Données générales

  • Constructeur : Senvion (Allemagne)
  • Nom de l'aérogénérateur : 3.4M114
  • Puissance nonimale : 3 400 kW
  • Diamètre de rotor : 114 m
  • Ancien modèle, non disponible à la vente
  • Classe de vent : IEC IIa (DIBt IV)
  • Non compatible offshore
  • Surface balayée : 10 207 m²
  • Densité de puissance : 3.01 m²/kW
  • Nombre de pales : 3
  • Limitation de puissance : Pitch

Masses

  • Nacelle : 46 tonnes

Rotor

  • Vitesse maximale de rotation : 12,1 tours/minute
  • Vent minimum : 3,5 m/s
  • Vent nominal : 12 m/s
  • Vent maximal : 22 m/s

Boîte de vitesse

  • Boîte de vitesse : oui
  • Nombre de rapports : 3
  • Ratio : 120

Générateur

  • Type : ASYNC
  • Nombre : 1
  • Vitesse maximale de rotation : 1440 tours/minute
  • Tension de sortie : 580 V

Tour

  • Hauteur minimale de la nacelle : 93 m
  • Hauteur maximale de la nacelle : 143 m
PDF

Courbe de puissance




Parcs éoliens recencés dans la base de données


Liste complète (29 parcs)



Photographies

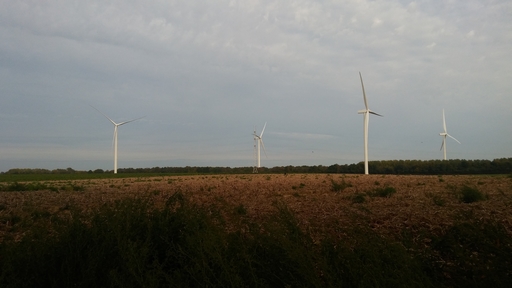

Aérogénérateur 13304
Auteur : Philippe de Troy - Licence : Tous droits réservés
Référence image : 13304 - Date : 2017

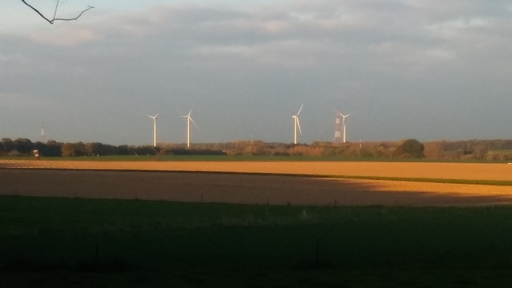

Aérogénérateur 13305
Auteur : Philippe de Troy - Licence : Tous droits réservés
Référence image : 13305 - Date : 2017


Mise à jour de cette fiche : 4 septembre 2019
