Données générales

  • Constructeur : Nordex (Allemagne)
  • Nom de l'aérogénérateur : N60/1300
  • Puissance nonimale : 1 300 kW
  • Diamètre de rotor : 60 m
  • Ancien modèle, non disponible à la vente
  • Classe de vent : IEC Ia (BIDt III)
  • Non compatible offshore
  • Surface balayée : 2 828 m²
  • Densité de puissance : 2.18 m²/kW
  • Nombre de pales : 3
  • Limitation de puissance : Stall
  • Mise en service : 1997

Masses

  • Nacelle : 51 tonnes
  • Tour : 73 - 106 tonnes
  • Rotor + hub : 22 tonnes
  • Total : 146 - 179 tonnes

Rotor

  • Vitesse minimale de rotation : 12,8 tours/minute
  • Vitesse maximale de rotation : 19,2 tours/minute
  • Vent minimum : 3,5 m/s
  • Vent nominal : 17 m/s
  • Vent maximal : 25 m/s
  • Fabricant : LM Glasfiber

Boîte de vitesse

  • Boîte de vitesse : oui
  • Nombre de rapports : 3
  • Ratio : 78
  • Fabricant : Eickhoff, Maag, Winergy

Générateur

  • Type : ASYNC
  • Nombre : 1
  • Vitesse maximale de rotation : 1500 - 1800 tours/minute
  • Tension de sortie : 690 V
  • Fabricant : Elin, Winergy

Tour

  • Hauteur minimale de la nacelle : 46 m
  • Hauteur maximale de la nacelle : 69 m
PDF

N60/1300 - Nordex - 1300 kW
Michaël Pierrot - The Wind Power

Courbe de puissance



(Measured)


Parcs éoliens recencés dans la base de données


Liste complète (95 parcs)



Photographies

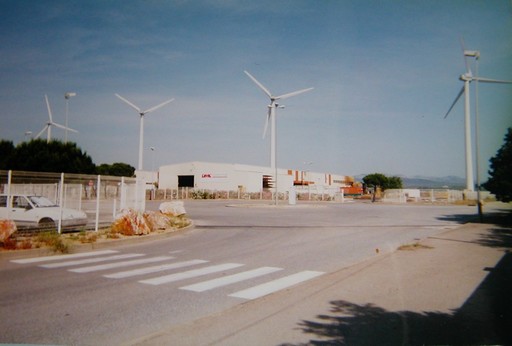

Aérogénérateur 659
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 659

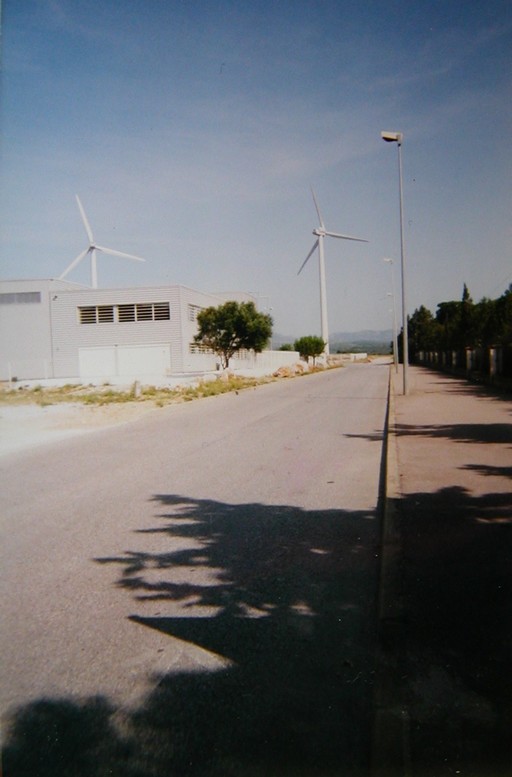

Aérogénérateur 660
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 660

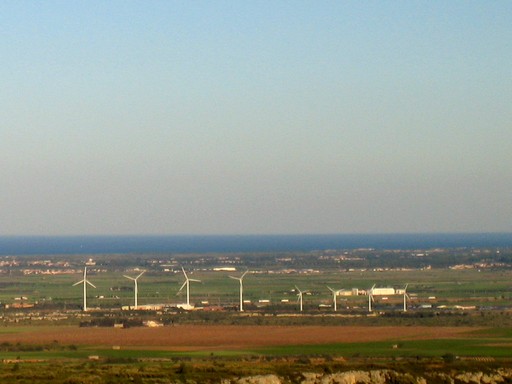

Aérogénérateur 891
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 891

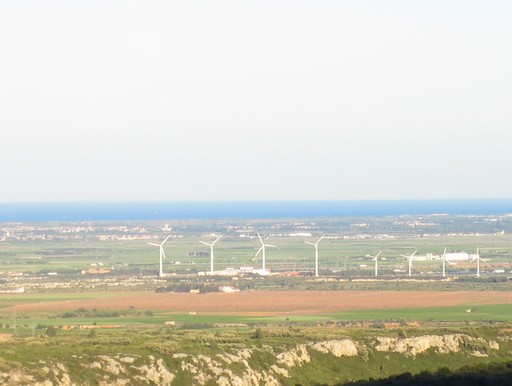

Aérogénérateur 892
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 892

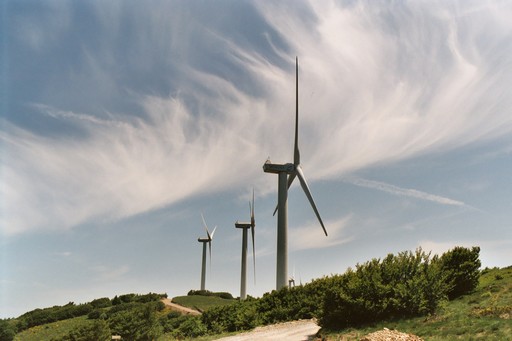

Aérogénérateur 2399
Source : Valorem - Licence : Tous droits réservés
Référence image : 2399

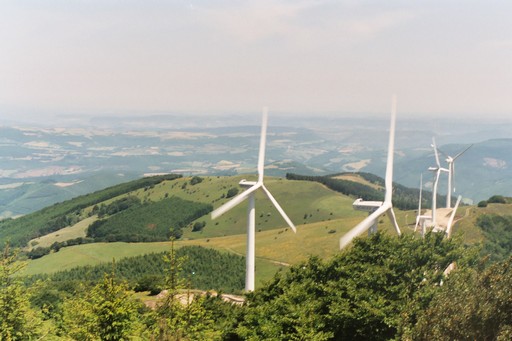

Aérogénérateur 2400
Source : Valorem - Licence : Tous droits réservés
Référence image : 2400

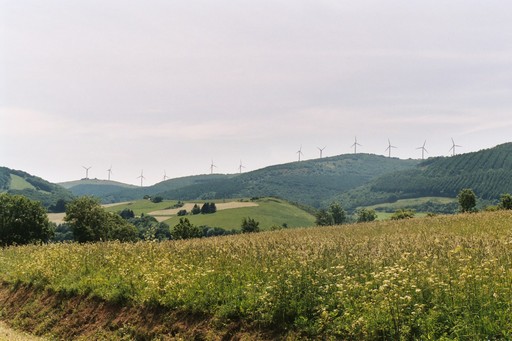

Aérogénérateur 2401
Source : Valorem - Licence : Tous droits réservés
Référence image : 2401

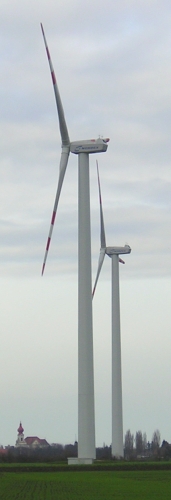

Aérogénérateur 2524
Auteur : Klaus Rockenbauer - Licence : Tous droits réservés
Référence image : 2524

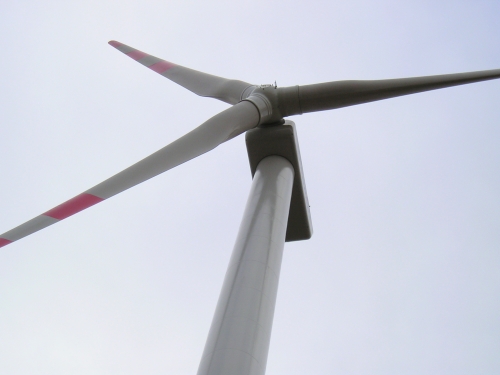

Aérogénérateur 2525
Auteur : Klaus Rockenbauer - Licence : Tous droits réservés
Référence image : 2525

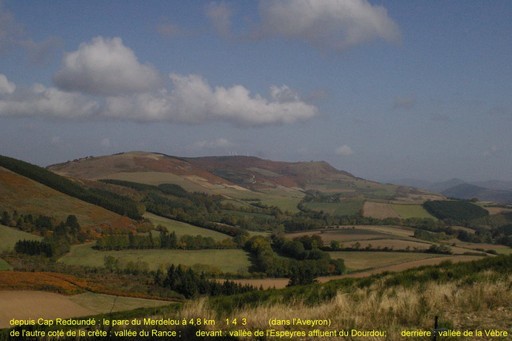

Aérogénérateur 7554
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 7554 - Date : 2008

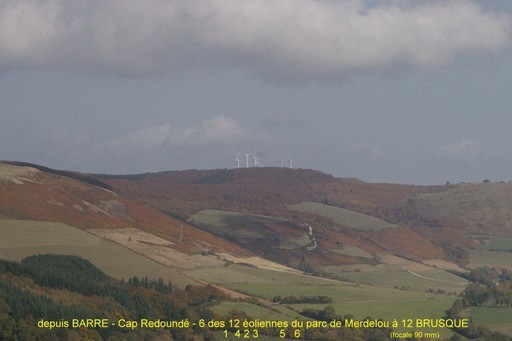

Aérogénérateur 7555
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 7555 - Date : 2008
Aérogénérateur 8548
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8548 - Date : 2009
Aérogénérateur 8549
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8549 - Date : 2009

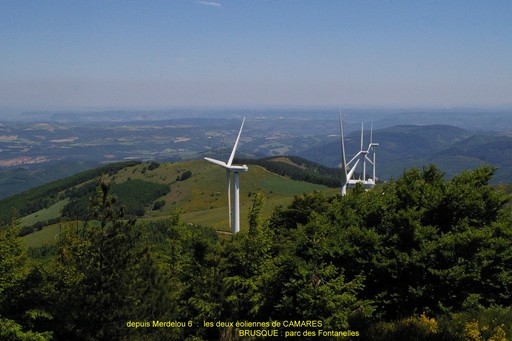

Aérogénérateur 8550
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8550 - Date : 2009

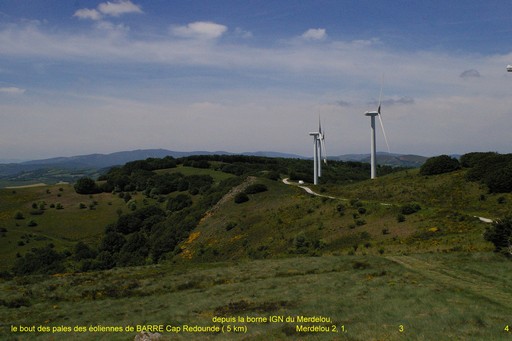

Aérogénérateur 8551
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8551 - Date : 2009

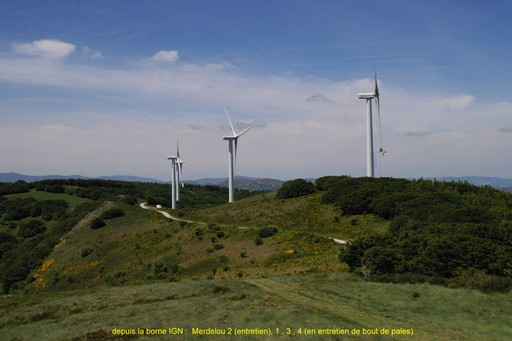

Aérogénérateur 8552
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8552 - Date : 2009

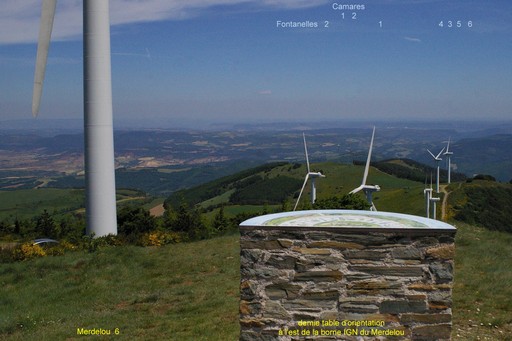

Aérogénérateur 8553
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8553 - Date : 2009

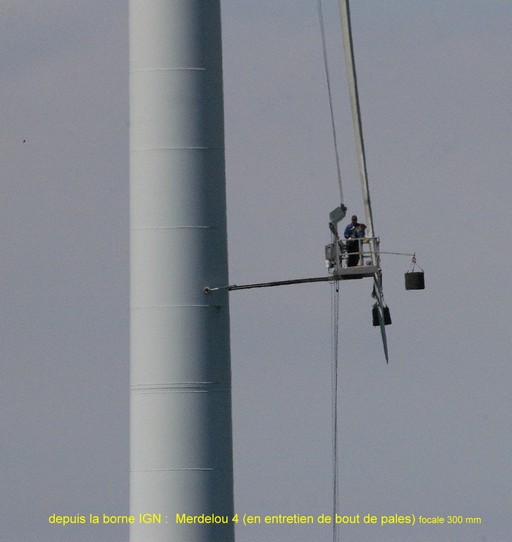

Aérogénérateur 8554
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8554 - Date : 2009

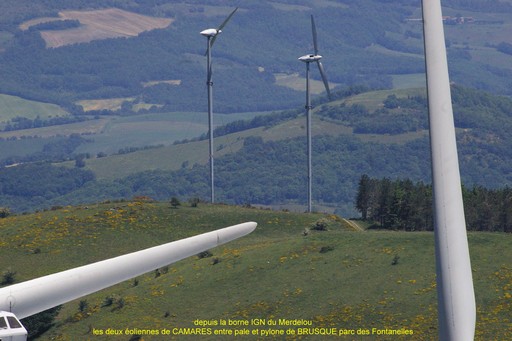

Aérogénérateur 8555
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8555 - Date : 2009

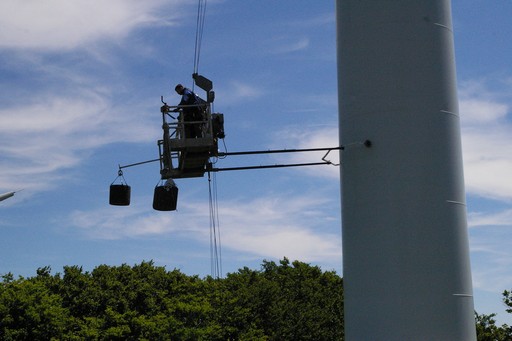

Aérogénérateur 8556
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8556 - Date : 2009

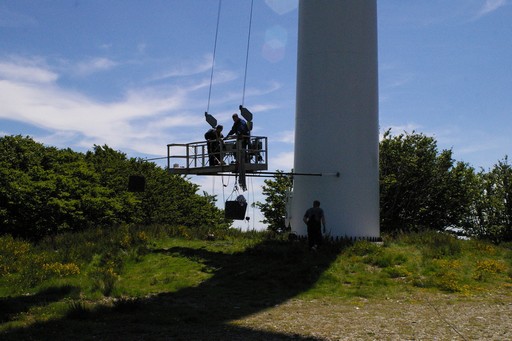

Aérogénérateur 8557
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8557 - Date : 2009

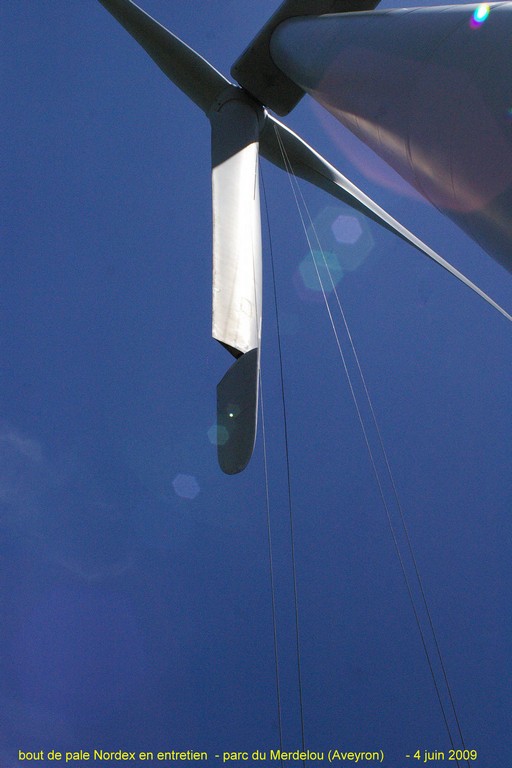

Aérogénérateur 8558
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8558 - Date : 2009

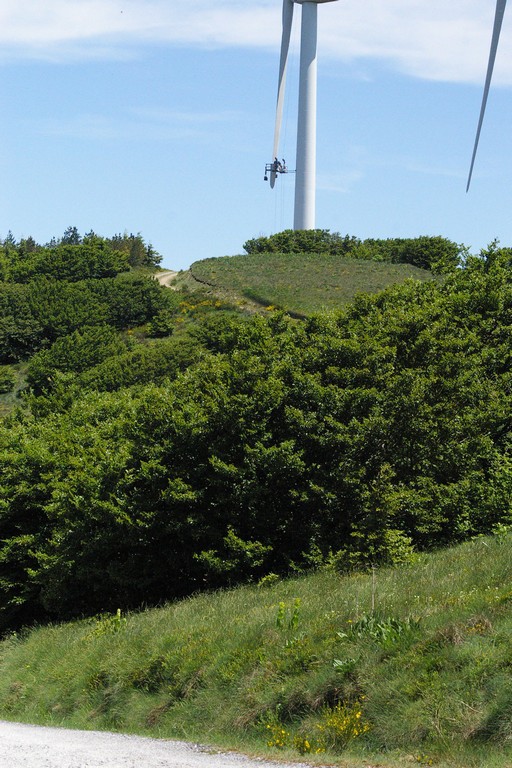

Aérogénérateur 8559
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8559 - Date : 2009

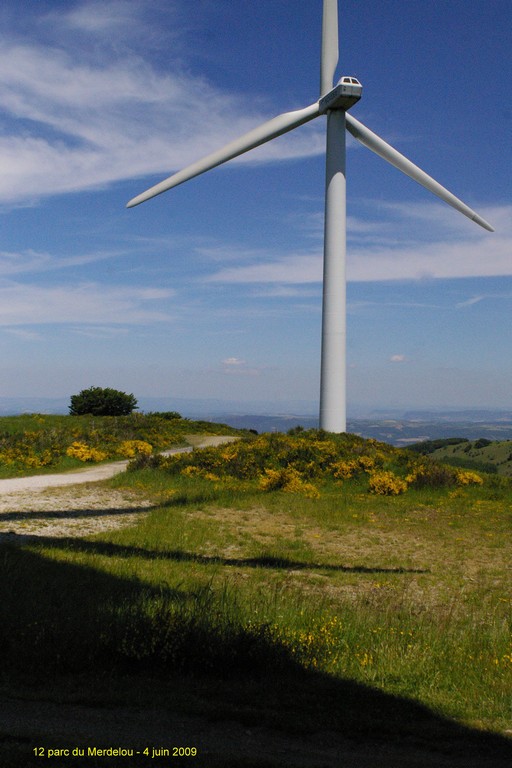

Aérogénérateur 8560
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8560 - Date : 2009

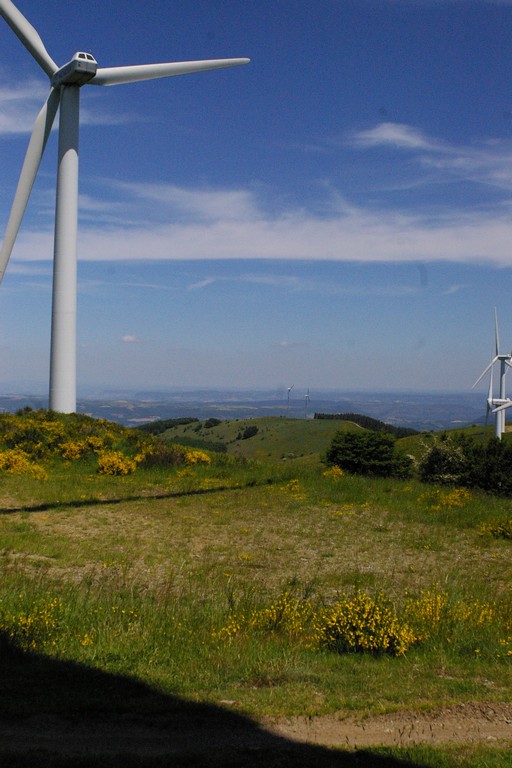

Aérogénérateur 8561
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8561 - Date : 2009

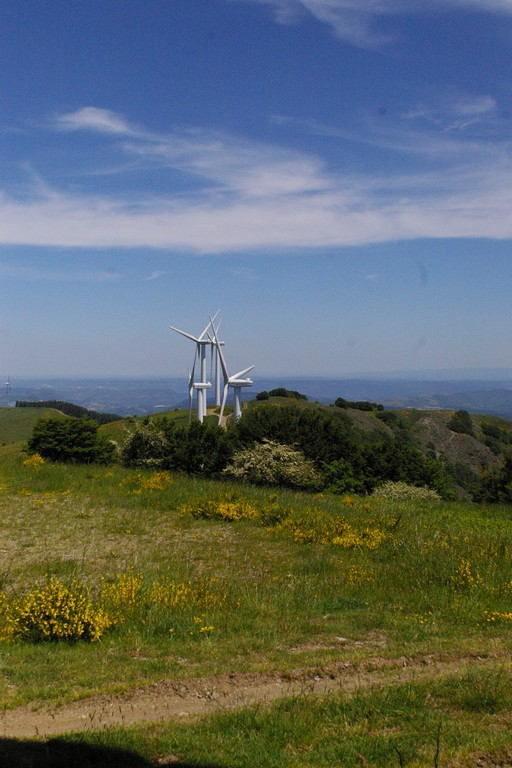

Aérogénérateur 8562
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8562 - Date : 2009

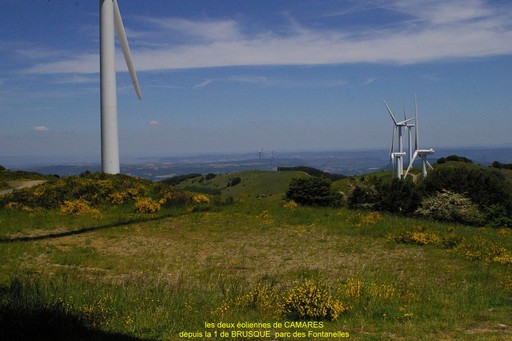

Aérogénérateur 8563
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8563 - Date : 2009

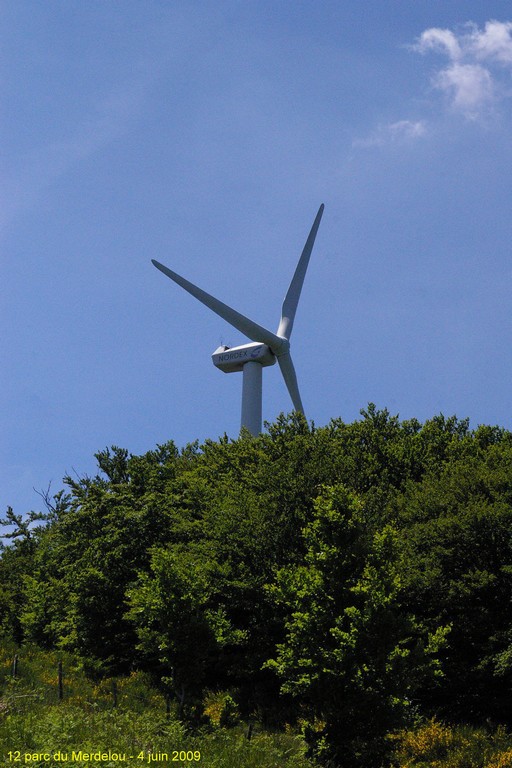

Aérogénérateur 8564
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8564 - Date : 2009

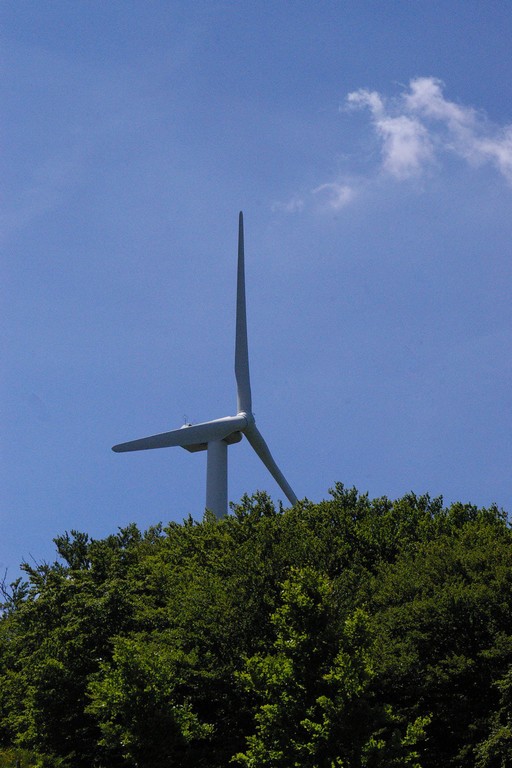

Aérogénérateur 8565
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8565 - Date : 2009

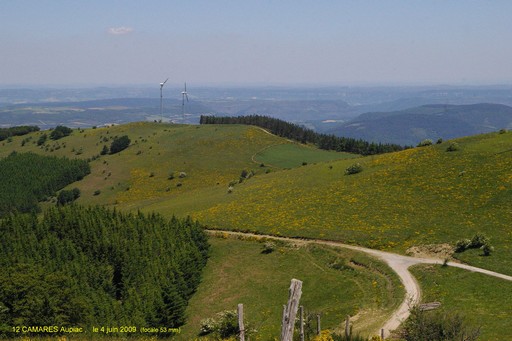

Aérogénérateur 8566
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8566 - Date : 2009

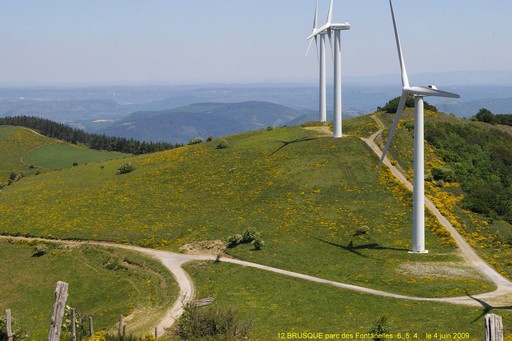

Aérogénérateur 8567
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8567 - Date : 2009

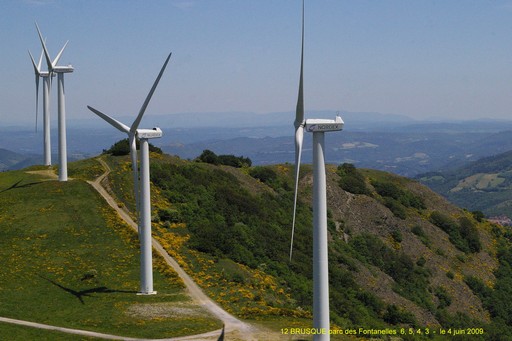

Aérogénérateur 8568
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8568 - Date : 2009

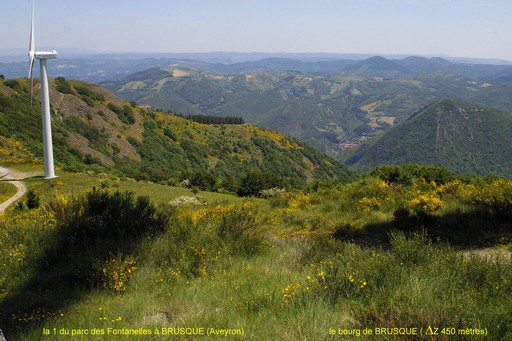

Aérogénérateur 8569
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8569 - Date : 2009

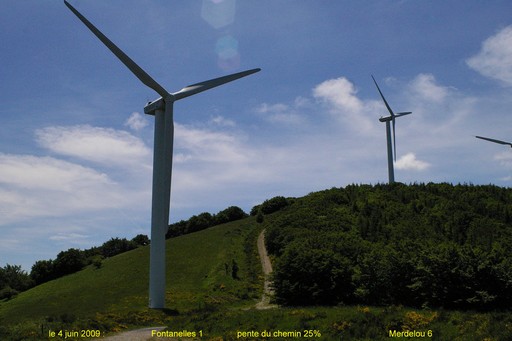

Aérogénérateur 8570
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8570 - Date : 2009

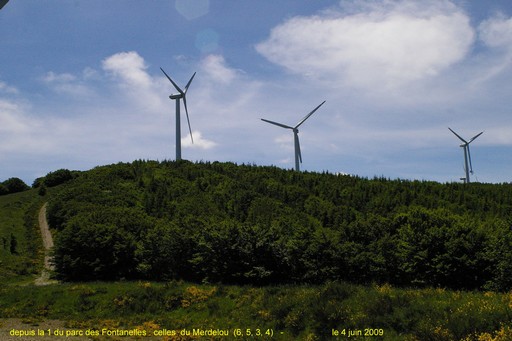

Aérogénérateur 8571
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8571 - Date : 2009

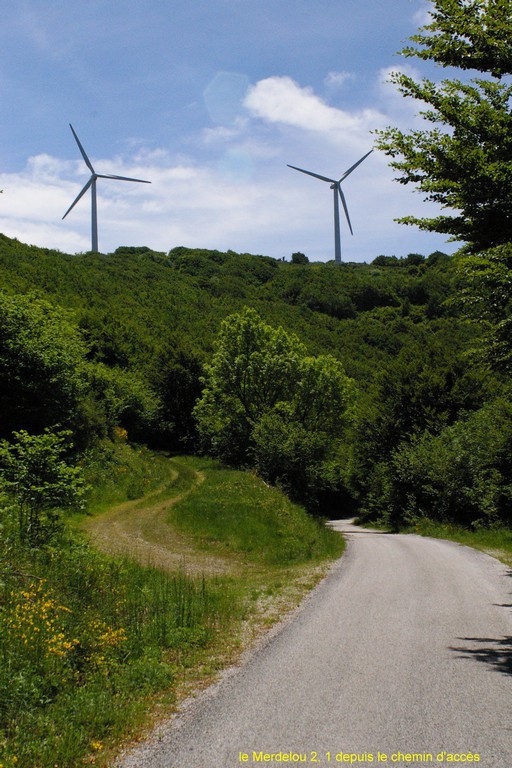

Aérogénérateur 8572
Auteur : François Bonnenfant - Licence : Tous droits réservés
Référence image : 8572 - Date : 2009

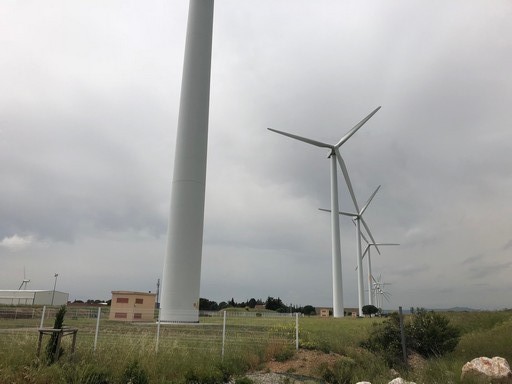

Aérogénérateur 13321
Auteur : Laurent Jobart - Source : Alpha Wind - Licence : Tous droits réservés
Référence image : 13321 - Date : 2018

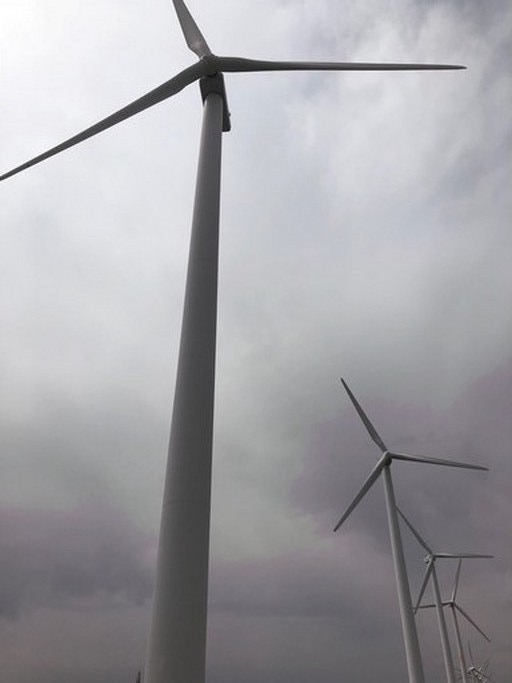

Aérogénérateur 13322
Auteur : Laurent Jobart - Source : Alpha Wind - Licence : Tous droits réservés
Référence image : 13322 - Date : 2018
Aérogénérateur 13323
Auteur : Laurent Jobart - Source : Alpha Wind - Licence : Tous droits réservés
Référence image : 13323 - Date : 2018

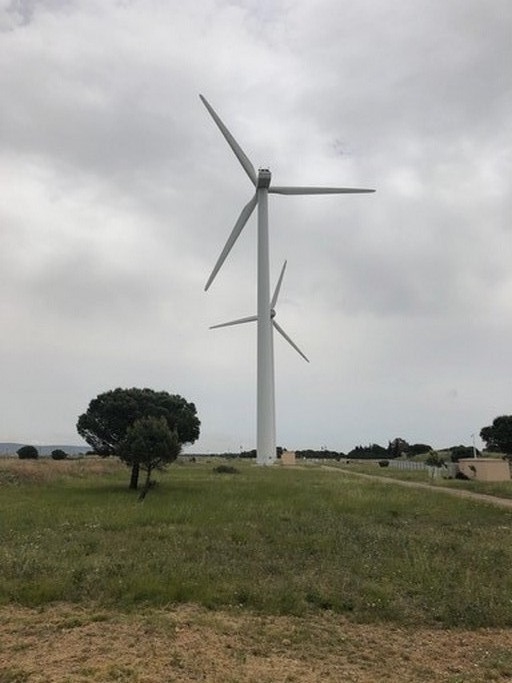

Aérogénérateur 13324
Auteur : Laurent Jobart - Source : Alpha Wind - Licence : Tous droits réservés
Référence image : 13324 - Date : 2018

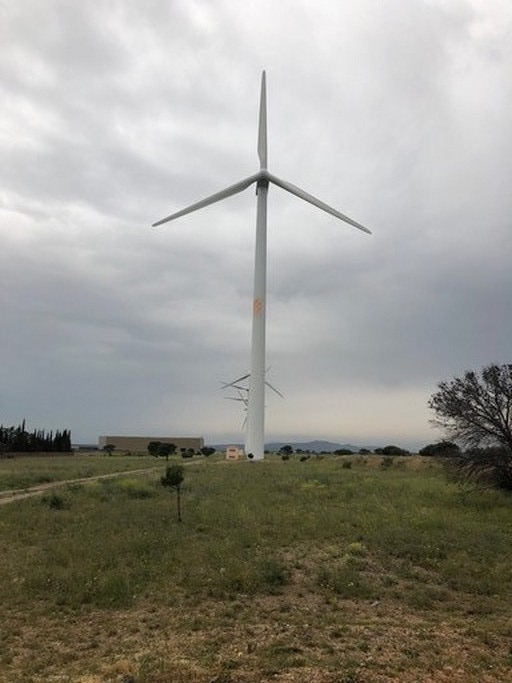

Aérogénérateur 13325
Auteur : Laurent Jobart - Source : Alpha Wind - Licence : Tous droits réservés
Référence image : 13325 - Date : 2018

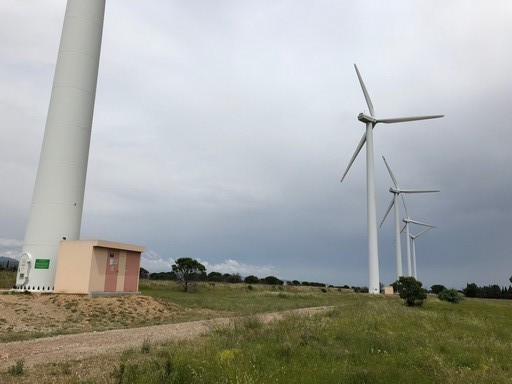

Aérogénérateur 13326
Auteur : Laurent Jobart - Source : Alpha Wind - Licence : Tous droits réservés
Référence image : 13326 - Date : 2018

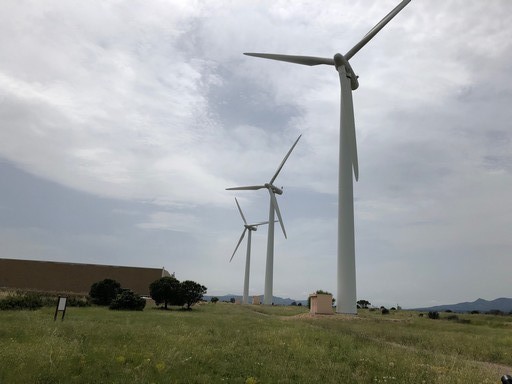

Aérogénérateur 13327
