Données générales

  • Constructeur : Senvion (Allemagne)
  • Nom de l'aérogénérateur : 3.4M104
  • Page produit
  • Puissance nonimale : 3 400 kW
  • Diamètre de rotor : 104 m
  • Modèle disponible à la vente
  • Classe de vent : IEC IIa (DIBt 4)
  • Non compatible offshore
  • Surface balayée : 8 495 m²
  • Surface spécifique : 2.5 m²/kW
  • Nombre de pales : 3
  • Limitation de puissance : Pitch

Masses

  • Nacelle : 58 tonnes
  • Rotor + hub : 60,4 tonnes

Rotor

  • Vitesse minimale de rotation : 7,1 tours/minute
  • Vitesse maximale de rotation : 13,8 tours/minute
  • Vent minimum : 4 m/s
  • Vent nominal : 13 m/s
  • Vent maximal : 25 m/s
  • Fabricant : Power Blades

Boîte de vitesse

  • Boîte de vitesse : oui
  • Nombre de rapports : 3
  • Ratio : 87

Générateur

  • Type : ASYNC
  • Nombre : 1
  • Vitesse maximale de rotation : 1200 tours/minute
  • Tension de sortie : 950 - 30000 V

Tour

  • Hauteur minimale de la nacelle : 73 m
  • Hauteur maximale de la nacelle : 100 m
PDF

Courbe de puissance




Parcs éoliens recencés dans la base de données


Liste complète (81 parcs)



Photographies

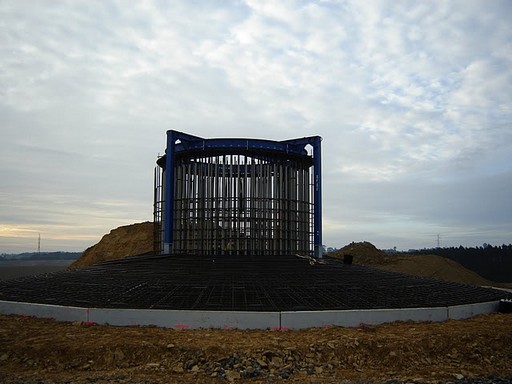

Aérogénérateur 10016
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10016 - Date : 2011

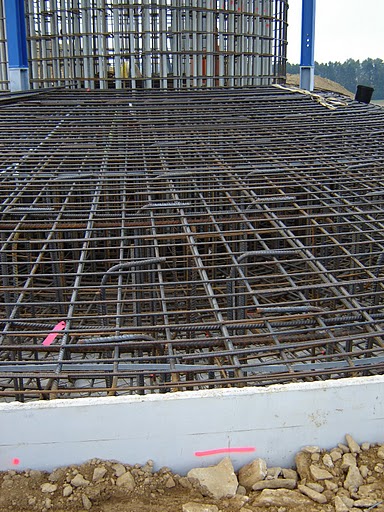

Aérogénérateur 10017
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10017 - Date : 2011

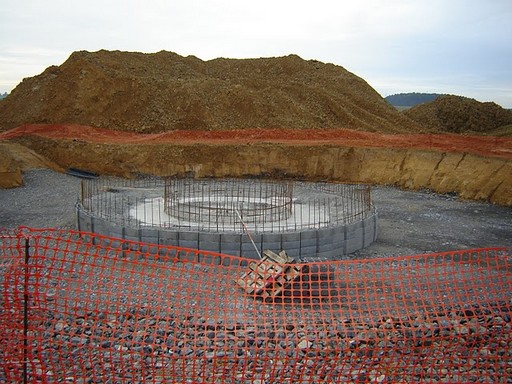

Aérogénérateur 10018
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10018 - Date : 2011

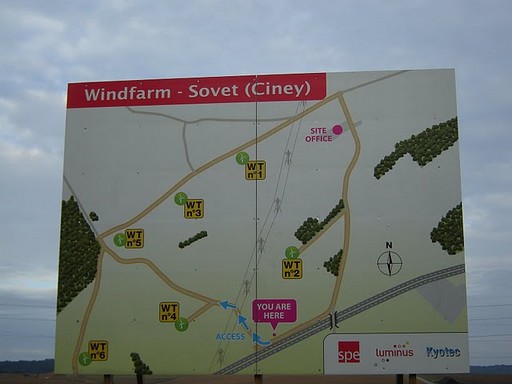

Aérogénérateur 10019
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10019 - Date : 2011

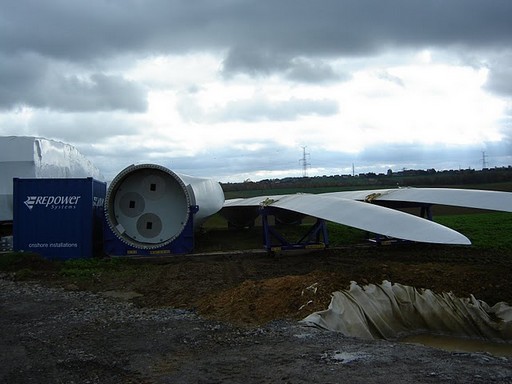

Aérogénérateur 10020
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10020 - Date : 2011

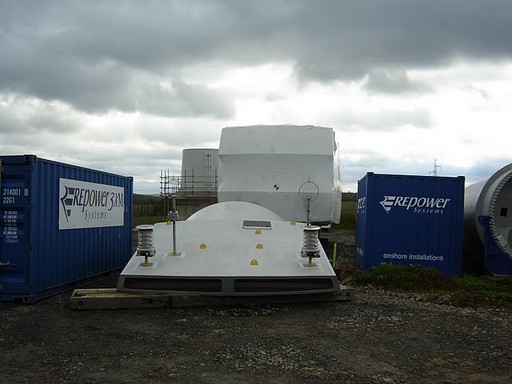

Aérogénérateur 10021
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10021 - Date : 2011

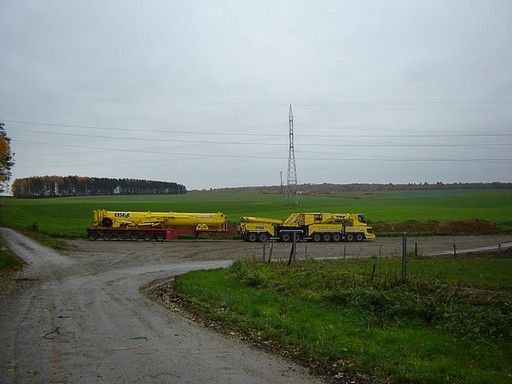

Aérogénérateur 10022
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10022 - Date : 2011

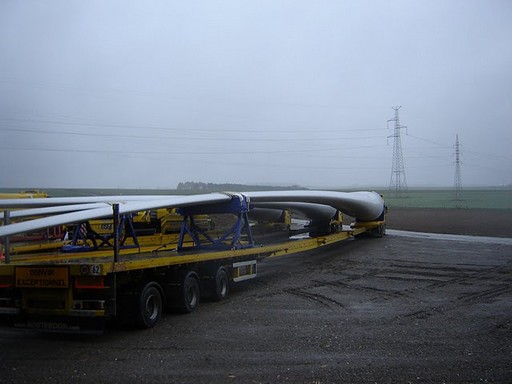

Aérogénérateur 10023
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10023 - Date : 2011

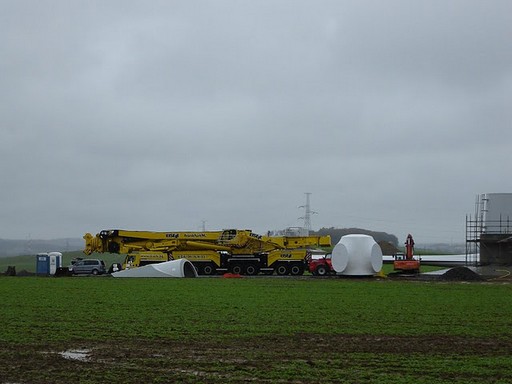

Aérogénérateur 10024
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10024 - Date : 2011

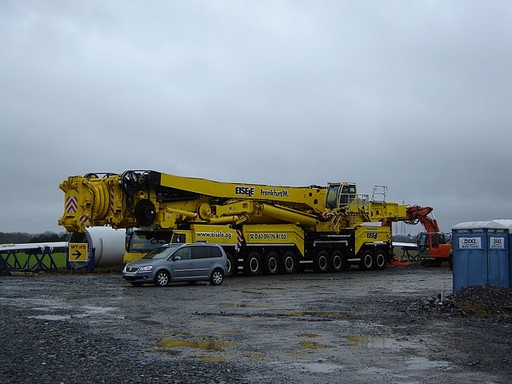

Aérogénérateur 10025
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10025 - Date : 2011

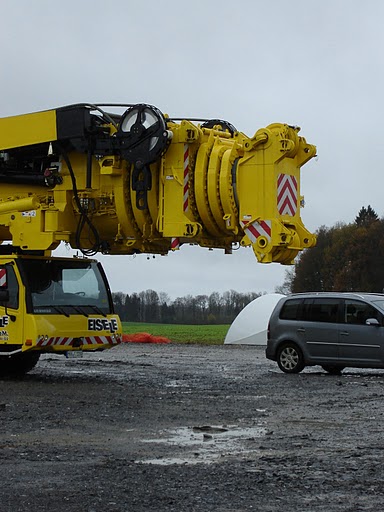

Aérogénérateur 10026
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10026 - Date : 2011

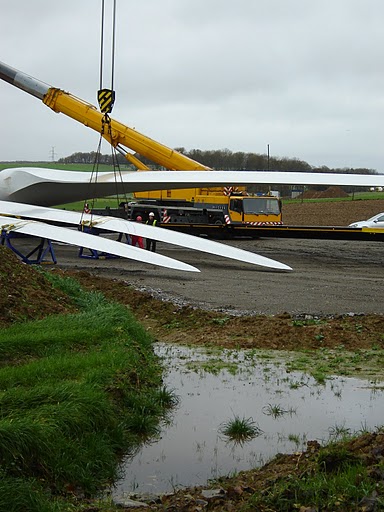

Aérogénérateur 10027
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10027 - Date : 2011

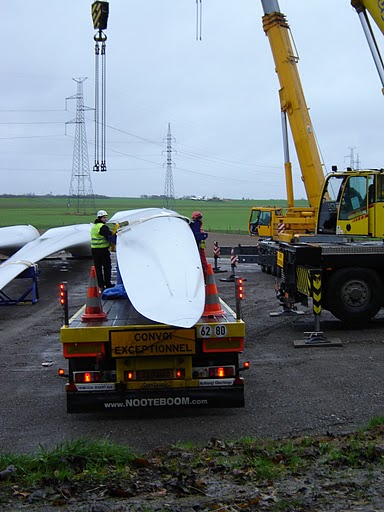

Aérogénérateur 10028
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10028 - Date : 2011

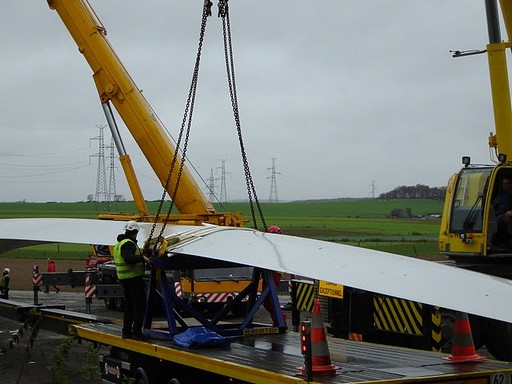

Aérogénérateur 10029
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10029 - Date : 2011

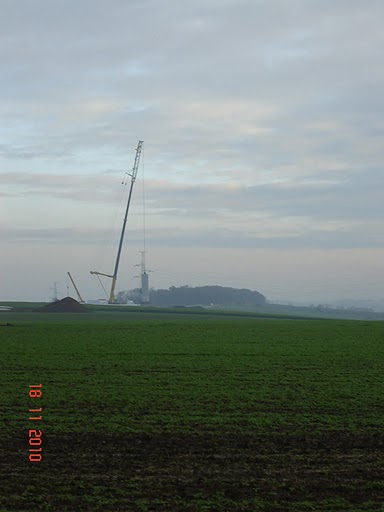

Aérogénérateur 10030
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10030 - Date : 2011

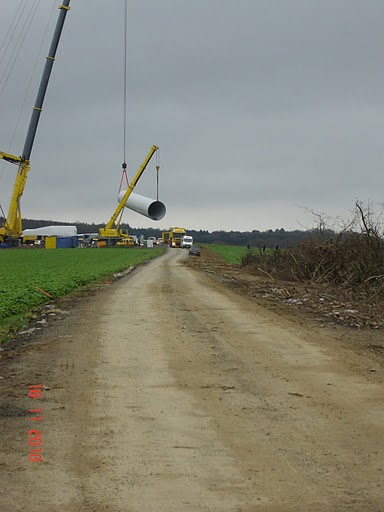

Aérogénérateur 10031
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10031 - Date : 2011

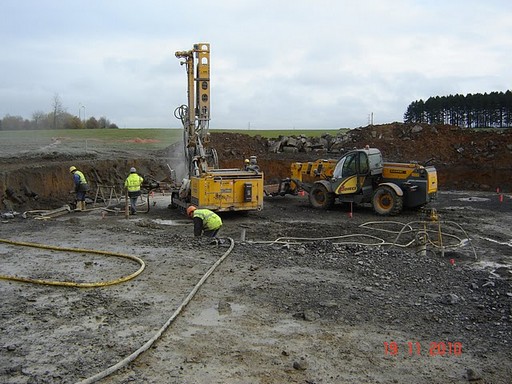

Aérogénérateur 10032
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10032 - Date : 2011

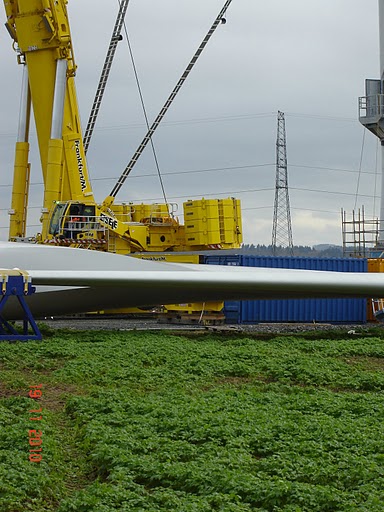

Aérogénérateur 10033
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10033 - Date : 2011

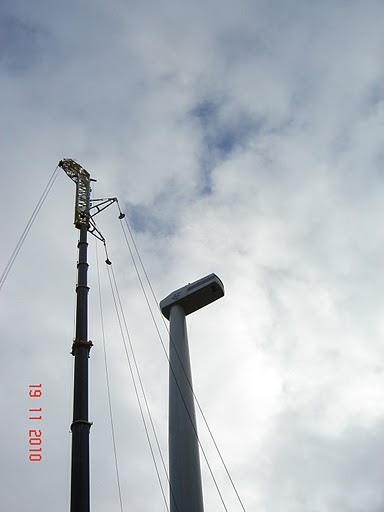

Aérogénérateur 10034
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10034 - Date : 2011

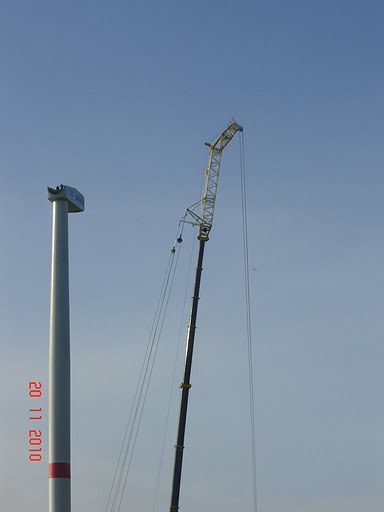

Aérogénérateur 10035
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10035 - Date : 2011

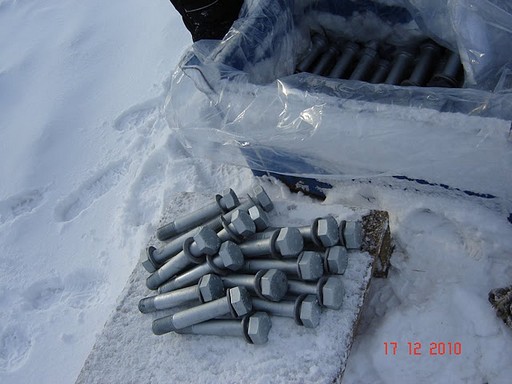

Aérogénérateur 10036
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10036 - Date : 2011

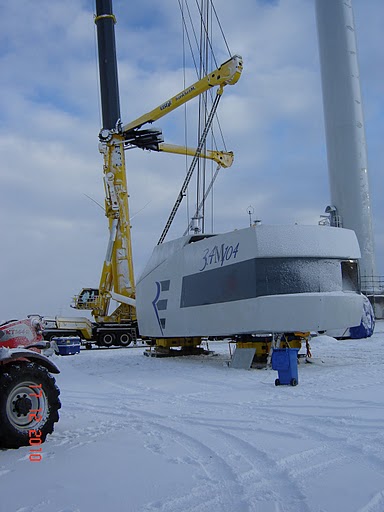

Aérogénérateur 10037
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10037 - Date : 2011

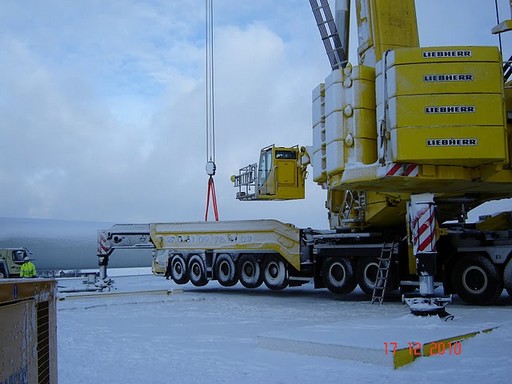

Aérogénérateur 10038
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10038 - Date : 2011

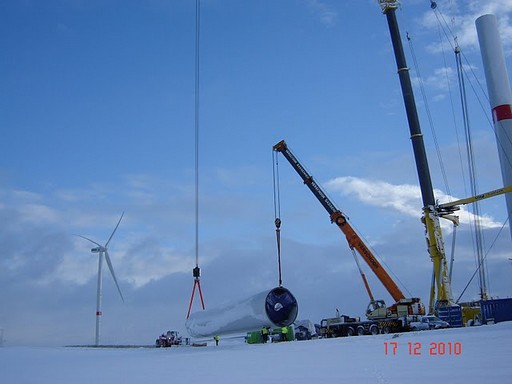

Aérogénérateur 10039
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10039 - Date : 2011

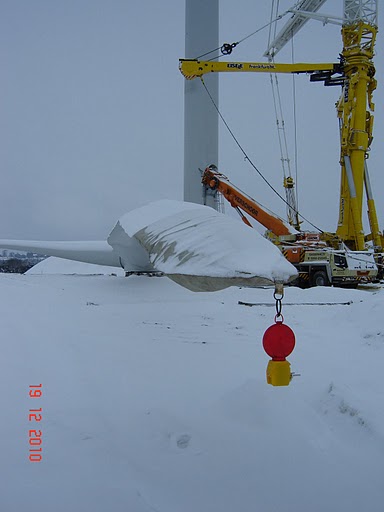

Aérogénérateur 10040
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10040 - Date : 2011

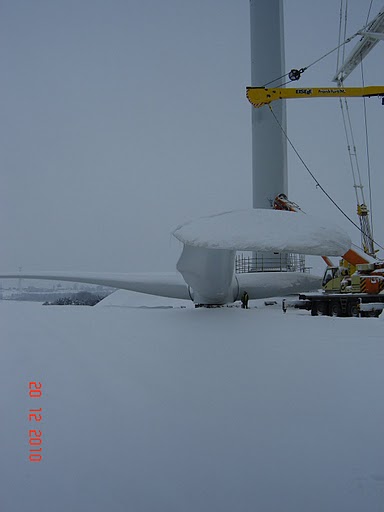

Aérogénérateur 10041
Auteur : Dominique Lebrun - Licence : Tous droits réservés
Référence image : 10041 - Date : 2011

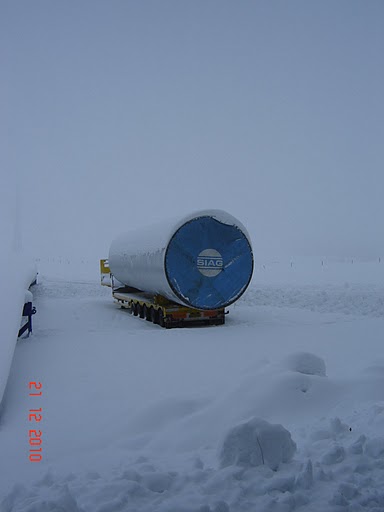

Aérogénérateur 10042
