Données générales

  • Constructeur : Senvion (Allemagne)
  • Nom de l'aérogénérateur : 3.2M114
  • Puissance nonimale : 3 200 kW
  • Diamètre de rotor : 114 m
  • Ancien modèle, non disponible à la vente
  • Classe de vent : IEC IIIa (DIBt IV)
  • Non compatible offshore
  • Surface balayée : 10 207 m²
  • Densité de puissance : 3.19 m²/kW
  • Nombre de pales : 3
  • Limitation de puissance : Pitch

Masses

  • Nacelle : 58 tonnes
  • Rotor + hub : 68,5 tonnes

Rotor

  • Vitesse maximale de rotation : 12,6 tours/minute
  • Vent minimum : 3,5 m/s
  • Vent nominal : 13 m/s
  • Vent maximal : 22 m/s
  • Fabricant : Power Blades

Boîte de vitesse

  • Boîte de vitesse : oui
  • Nombre de rapports : 3
  • Ratio : 99

Générateur

  • Type : ASYNC
  • Nombre : 1
  • Vitesse maximale de rotation : 1200 tours/minute
  • Tension de sortie : 950 V

Tour

  • Hauteur minimale de la nacelle : 93 m
  • Hauteur maximale de la nacelle : 143 m
PDF

3.2M114 - Senvion - 3200 kW
Eric Lhuillier

Courbe de puissance




Parcs éoliens recencés dans la base de données


Liste complète (114 parcs)



Photographies

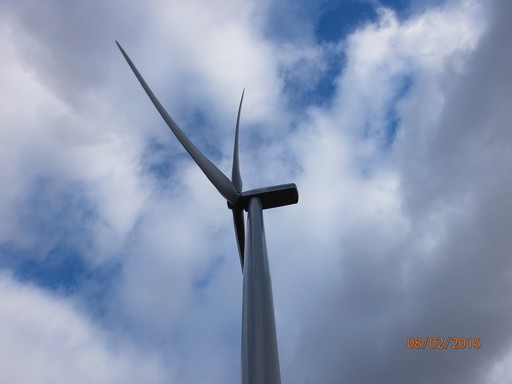

Aérogénérateur 12144
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12144 - Date : 2015

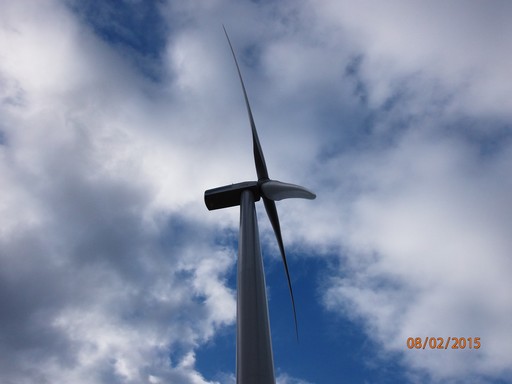

Aérogénérateur 12145
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12145 - Date : 2015

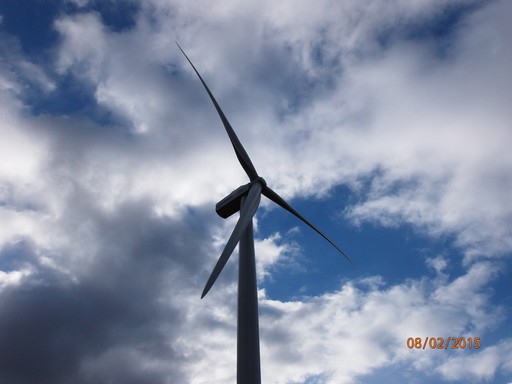

Aérogénérateur 12146
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12146 - Date : 2015

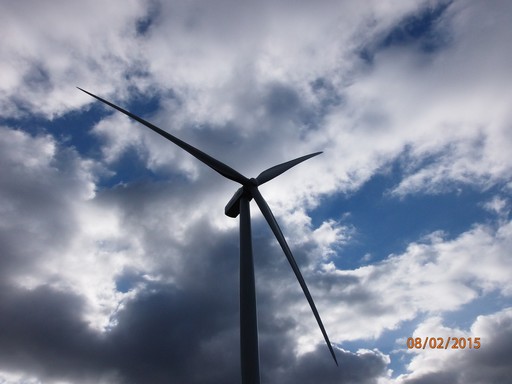

Aérogénérateur 12147
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12147 - Date : 2015

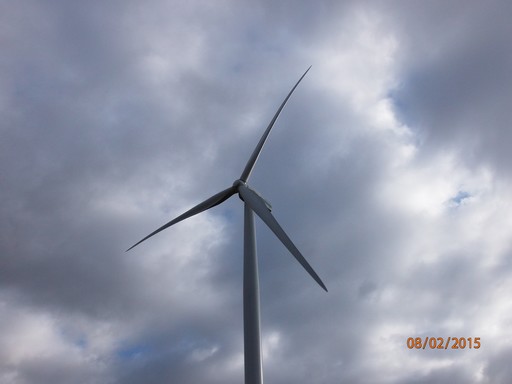

Aérogénérateur 12148
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12148 - Date : 2015

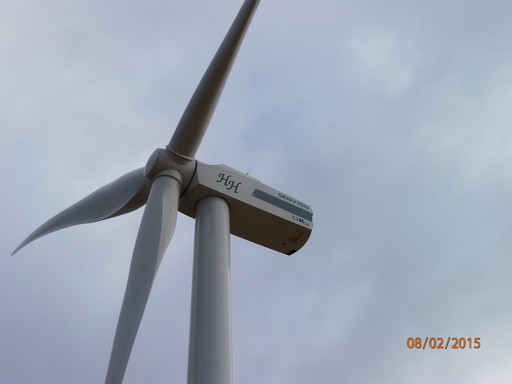

Aérogénérateur 12149
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12149 - Date : 2015
Aérogénérateur 12150
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12150 - Date : 2015

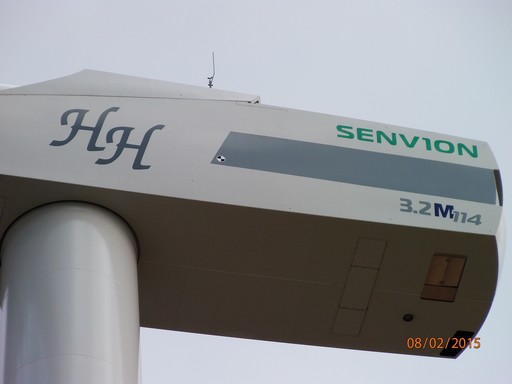

Aérogénérateur 12151
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12151 - Date : 2015

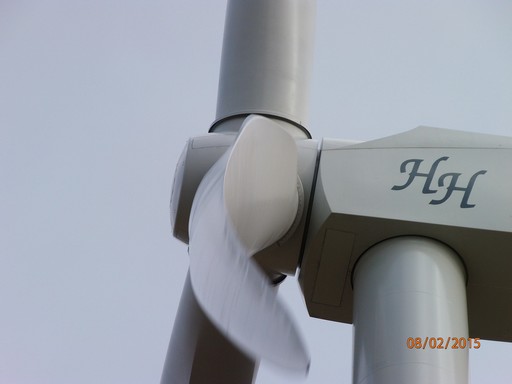

Aérogénérateur 12152
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12152 - Date : 2015

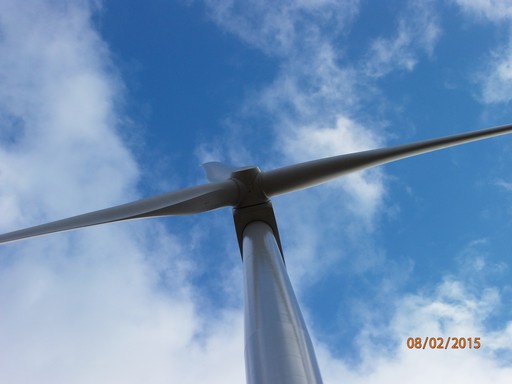

Aérogénérateur 12153
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12153 - Date : 2015

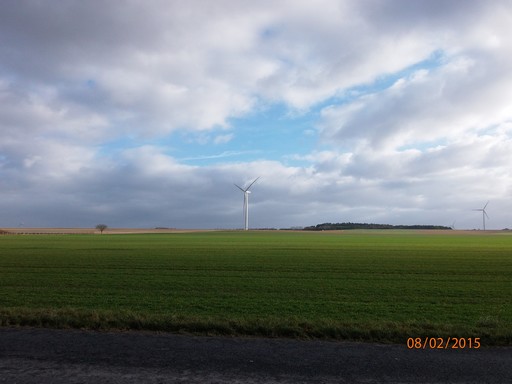

Aérogénérateur 12154
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12154 - Date : 2015

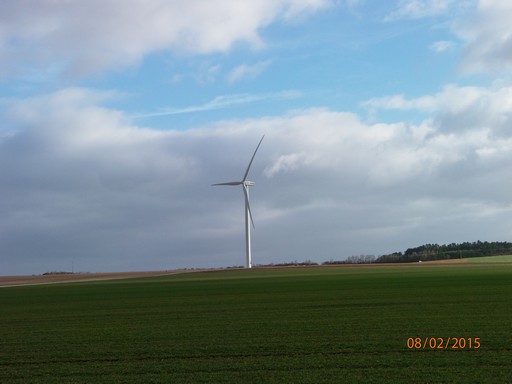

Aérogénérateur 12155
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12155 - Date : 2015

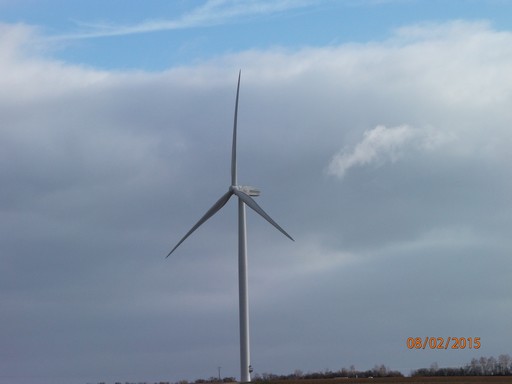

Aérogénérateur 12156
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12156 - Date : 2015
Aérogénérateur 12157
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12157 - Date : 2015

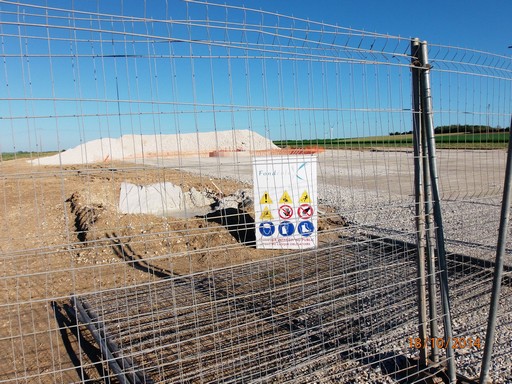

Aérogénérateur 12158
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12158 - Date : 2015

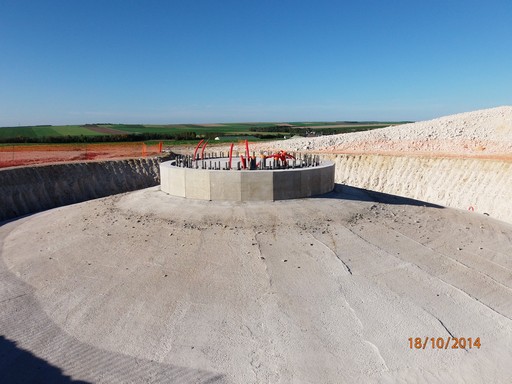

Aérogénérateur 12159
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12159 - Date : 2015

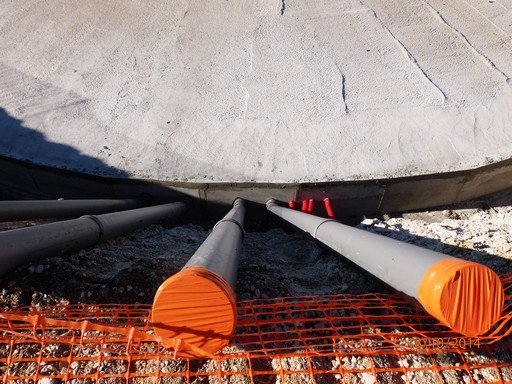

Aérogénérateur 12160
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12160 - Date : 2015

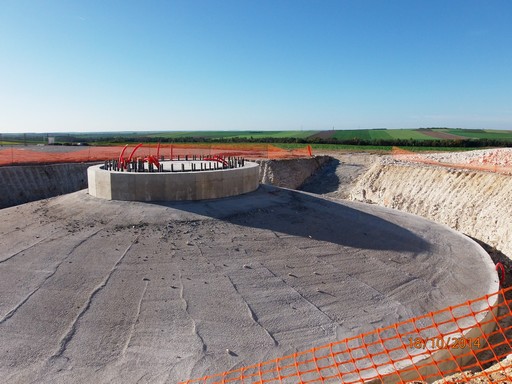

Aérogénérateur 12161
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12161 - Date : 2015

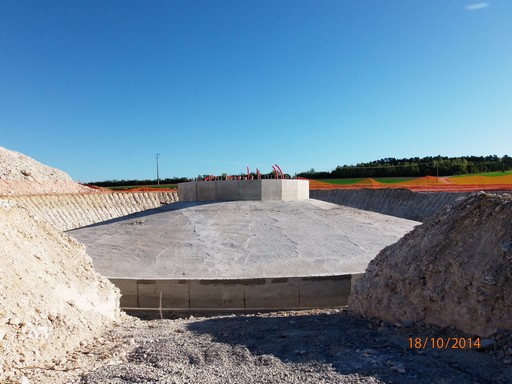

Aérogénérateur 12162
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12162 - Date : 2015

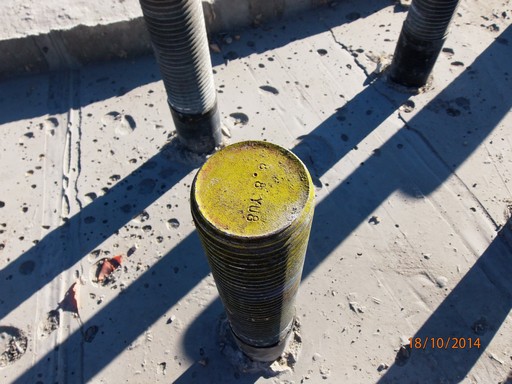

Aérogénérateur 12163
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12163 - Date : 2015

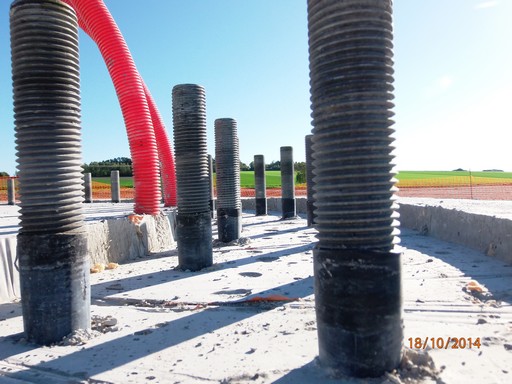

Aérogénérateur 12164
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12164 - Date : 2015

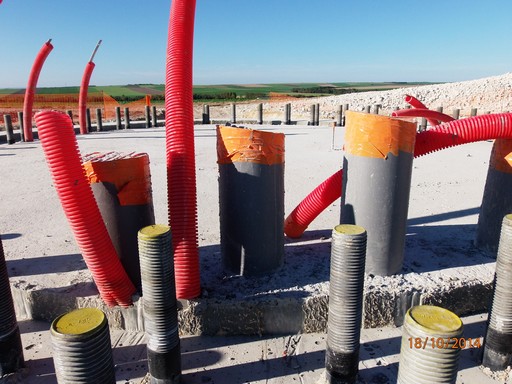

Aérogénérateur 12165
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12165 - Date : 2015

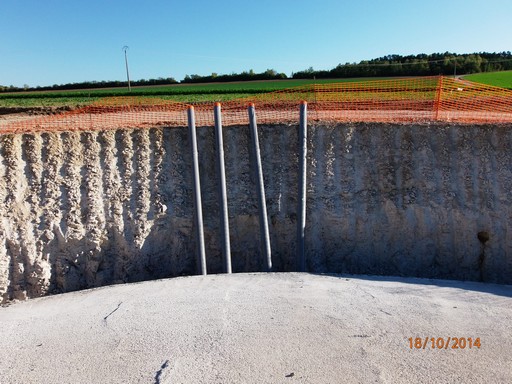

Aérogénérateur 12166
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12166 - Date : 2015

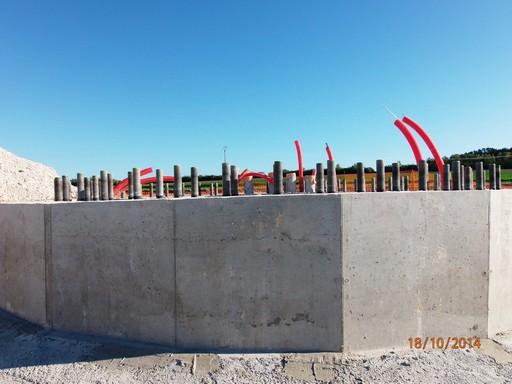

Aérogénérateur 12167
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12167 - Date : 2015

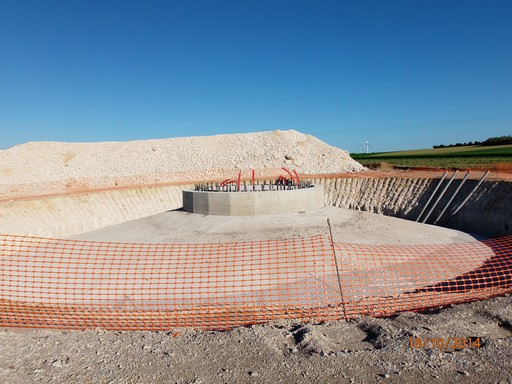

Aérogénérateur 12168
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12168 - Date : 2015

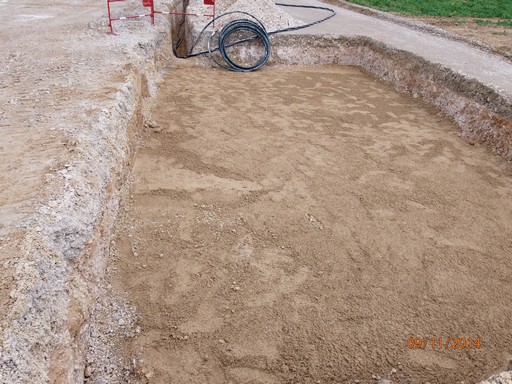

Aérogénérateur 12169
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12169 - Date : 2015

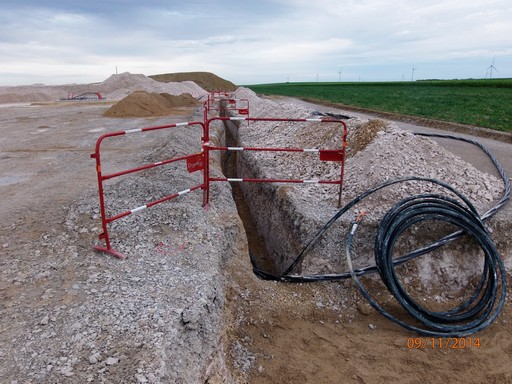

Aérogénérateur 12170
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12170 - Date : 2015

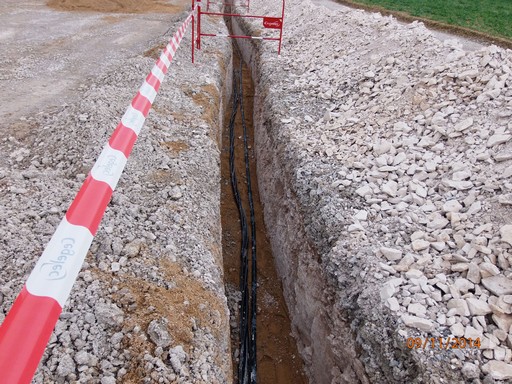

Aérogénérateur 12171
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12171 - Date : 2015

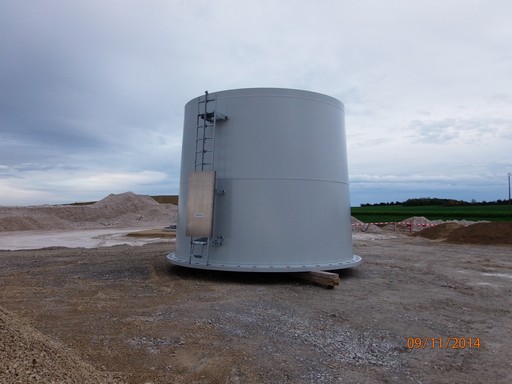

Aérogénérateur 12172
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12172 - Date : 2015

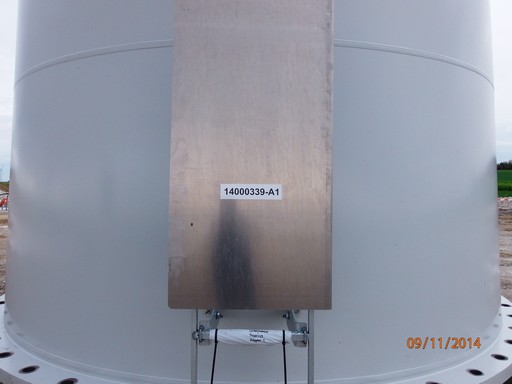

Aérogénérateur 12173
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12173 - Date : 2015

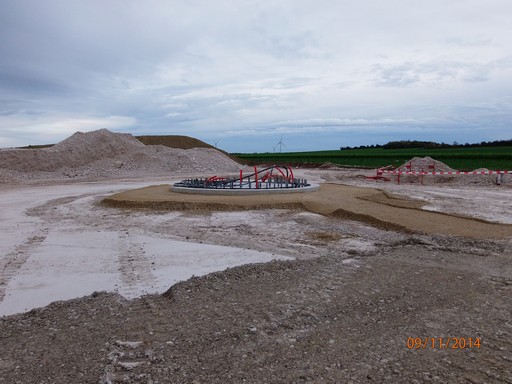

Aérogénérateur 12174
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12174 - Date : 2015

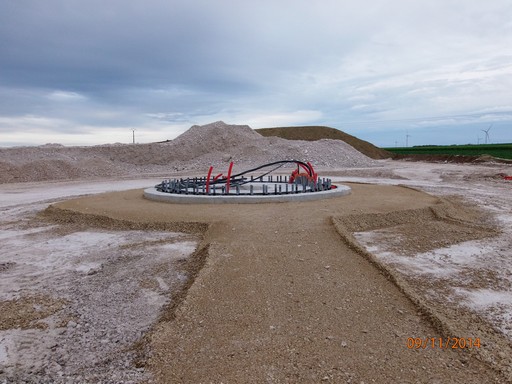

Aérogénérateur 12175
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12175 - Date : 2015

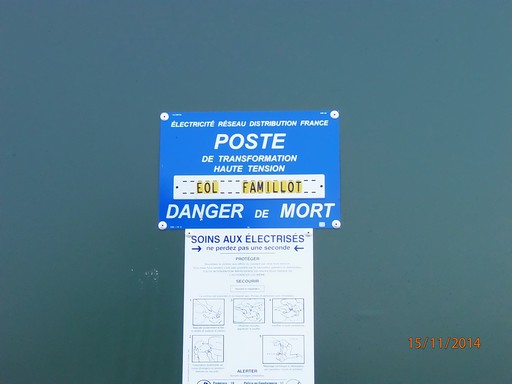

Aérogénérateur 12176
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12176 - Date : 2015

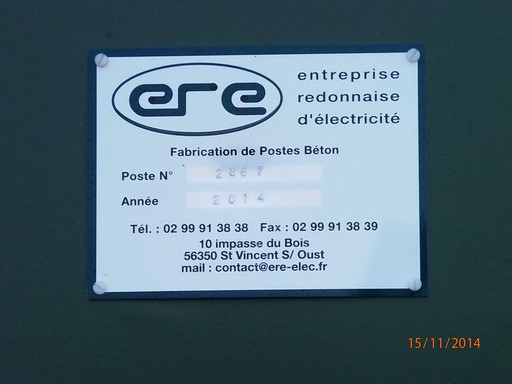

Aérogénérateur 12177
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12177 - Date : 2015

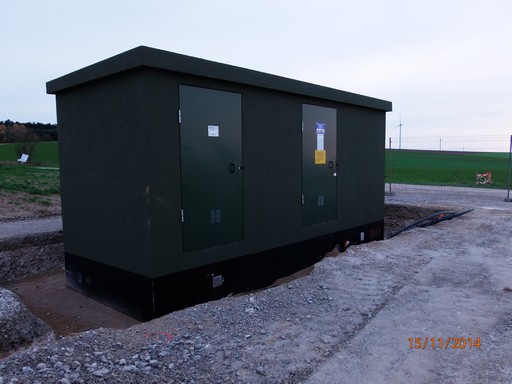

Aérogénérateur 12178
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12178 - Date : 2015

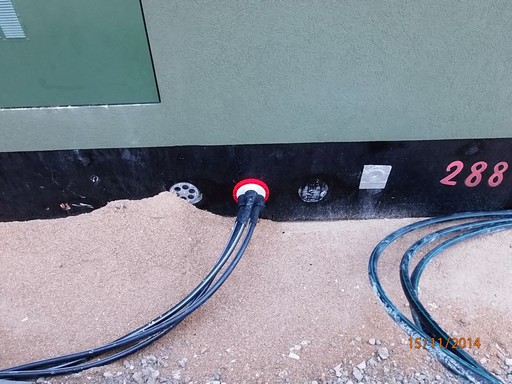

Aérogénérateur 12179
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12179 - Date : 2015

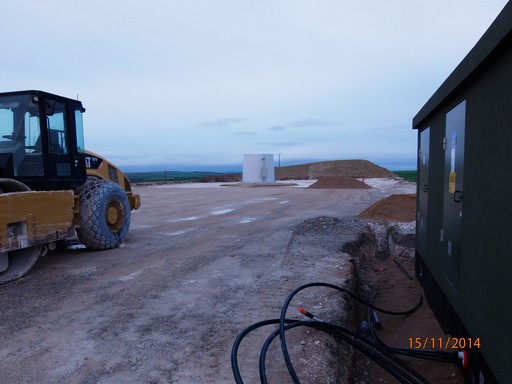

Aérogénérateur 12180
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12180 - Date : 2015

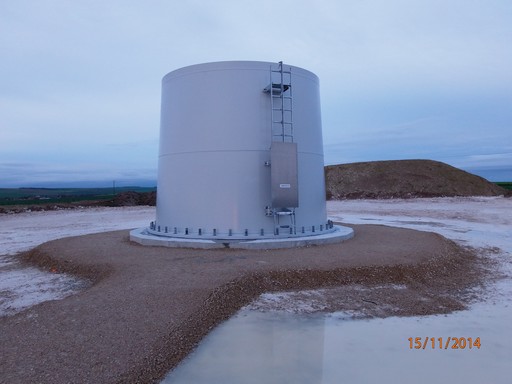

Aérogénérateur 12181
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12181 - Date : 2015

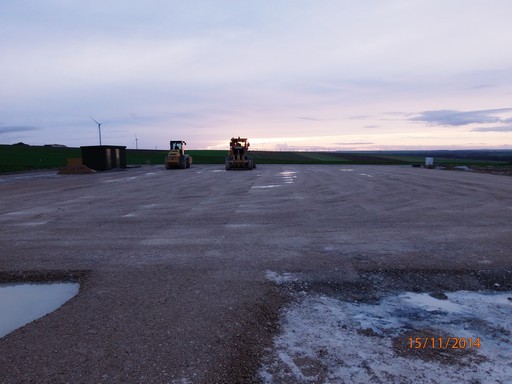

Aérogénérateur 12182
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12182 - Date : 2015

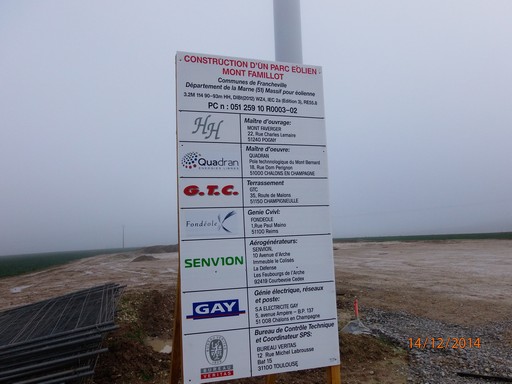

Aérogénérateur 12183
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12183 - Date : 2015

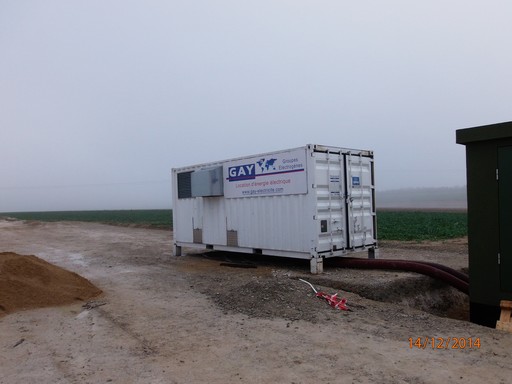

Aérogénérateur 12184
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12184 - Date : 2015
Aérogénérateur 12185
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12185 - Date : 2015

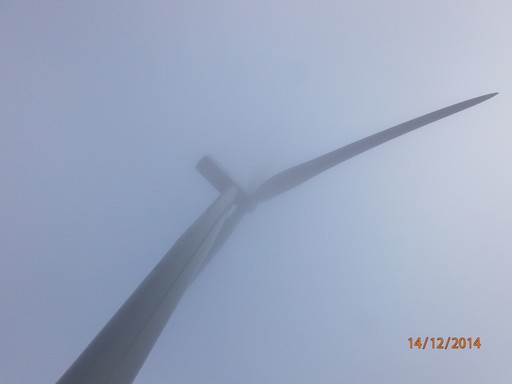

Aérogénérateur 12186
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12186 - Date : 2015

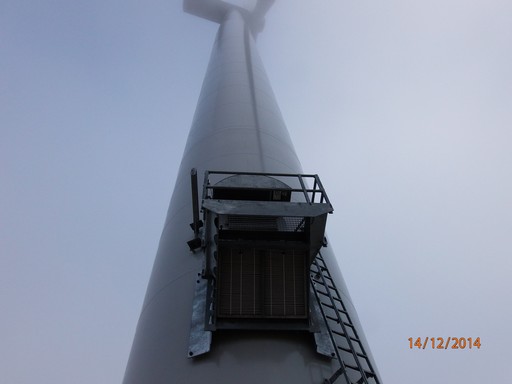

Aérogénérateur 12187
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12187 - Date : 2015

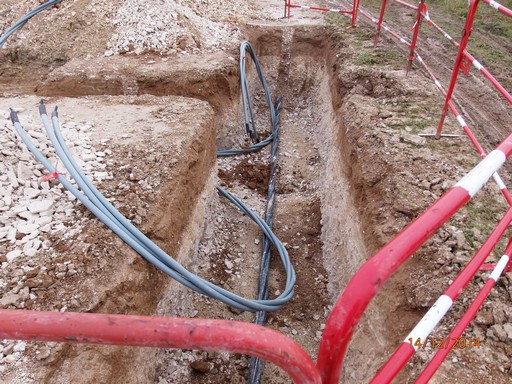

Aérogénérateur 12188
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12188 - Date : 2015

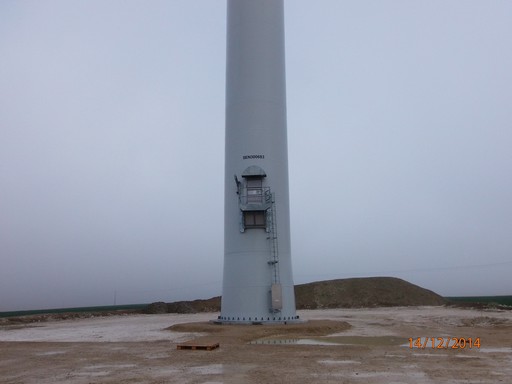

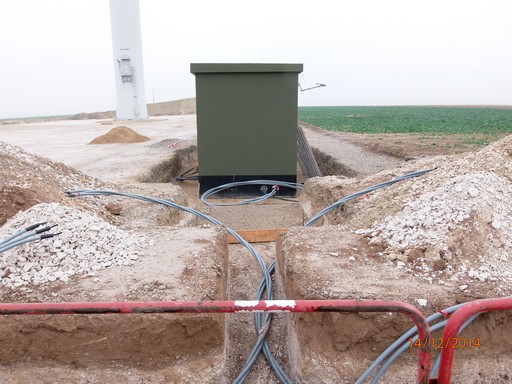

Aérogénérateur 12189
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12189 - Date : 2015

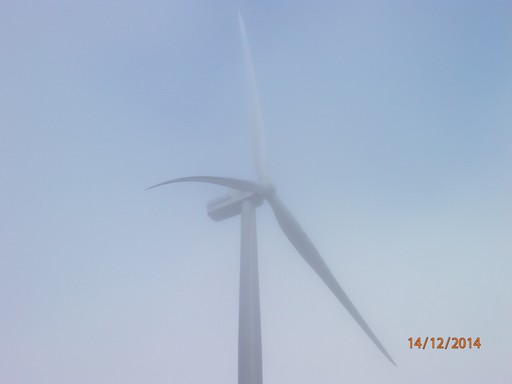

Aérogénérateur 12190
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12190 - Date : 2015

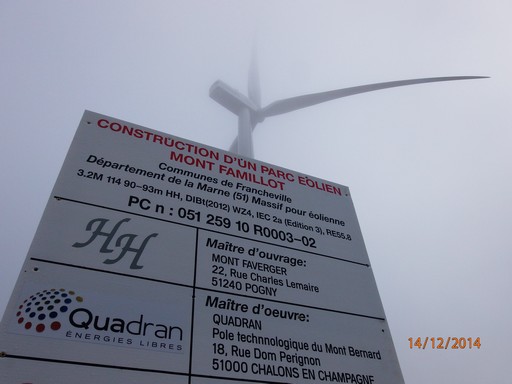

Aérogénérateur 12191
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12191 - Date : 2015

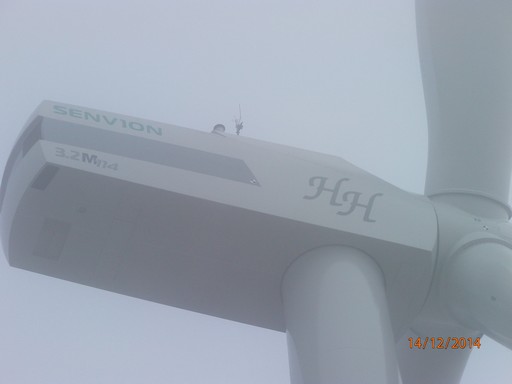

Aérogénérateur 12192
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12192 - Date : 2015

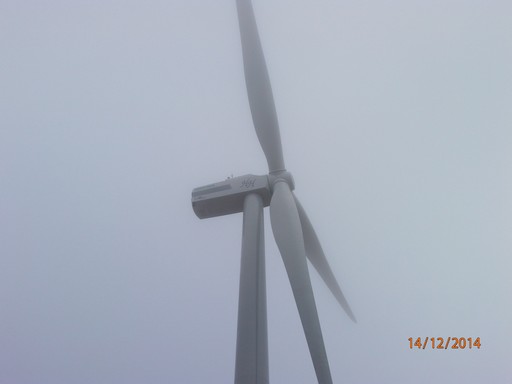

Aérogénérateur 12193
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12193 - Date : 2015

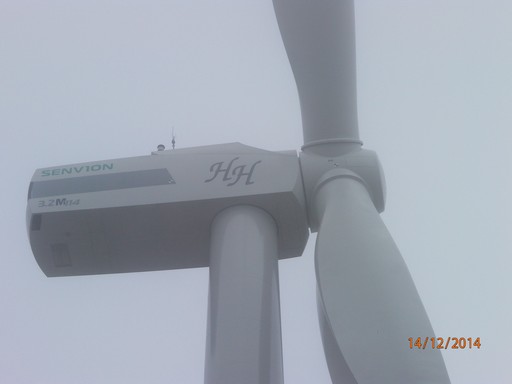

Aérogénérateur 12194
Auteur : Eric Lhuillier - Licence : Tous droits réservés
Référence image : 12194 - Date : 2015


Mise à jour de cette fiche : 10 avril 2019
