Données générales

  • Constructeur : Nordex (Allemagne)
  • Nom de l'aérogénérateur : N90/2300
  • Puissance nonimale : 2 300 kW
  • Diamètre de rotor : 90 m
  • Ancien modèle, non disponible à la vente
  • Classe de vent : IEC Ia/IIIa (DIBt 2/3, GL2)
  • Compatible offshore
  • Surface balayée : 6 362 m²
  • Densité de puissance : 2.77 m²/kW
  • Nombre de pales : 3
  • Limitation de puissance : Pitch
  • Mise en service : 2002

Masses

  • Nacelle : 91 tonnes
  • Tour : 180 - 320 tonnes
  • Rotor + hub : 53 tonnes
  • Total : 324 - 484 tonnes

Rotor

  • Vitesse minimale de rotation : 9,6 tours/minute
  • Vitesse maximale de rotation : 16,8 tours/minute
  • Vent minimum : 4 m/s
  • Vent nominal : 13 m/s
  • Vent maximal : 25 m/s
  • Fabricant : LM Glasfiber, Nordex

Boîte de vitesse

  • Boîte de vitesse : oui
  • Nombre de rapports : 3
  • Ratio : 77,44
  • Fabricant : Eickhoff, Winergy

Générateur

  • Type : ASYNC
  • Nombre : 1
  • Vitesse maximale de rotation : 1310 tours/minute
  • Tension de sortie : 690 V
  • Fabricant : VEM, Winergy

Tour

  • Hauteur minimale de la nacelle : 60 m
  • Hauteur maximale de la nacelle : 105 m
PDF

N90/2300 - Nordex - 2300 kW
Michaël Pierrot - The Wind Power

Courbe de puissance



(Measured)


Parcs éoliens recencés dans la base de données


Liste complète (75 parcs)



Photographies

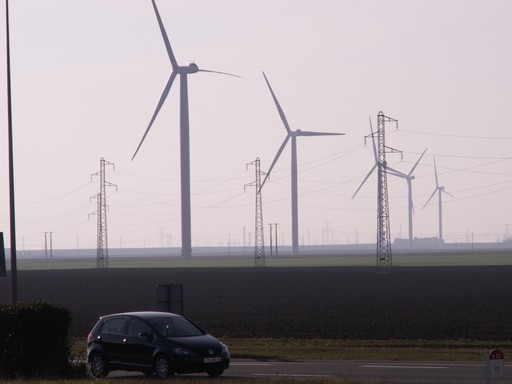

Aérogénérateur 85
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 85

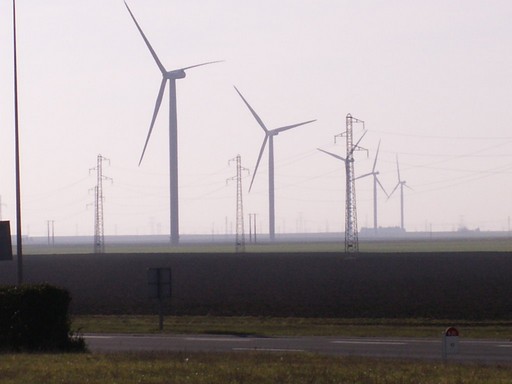

Aérogénérateur 86
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 86

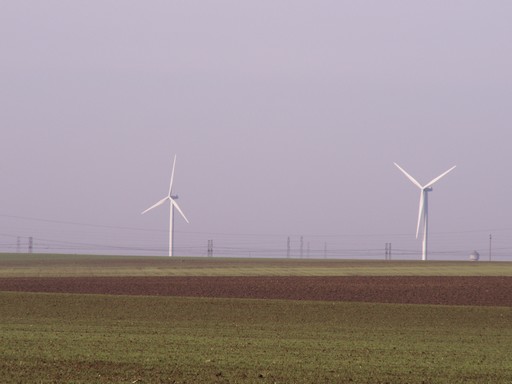

Aérogénérateur 87
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 87

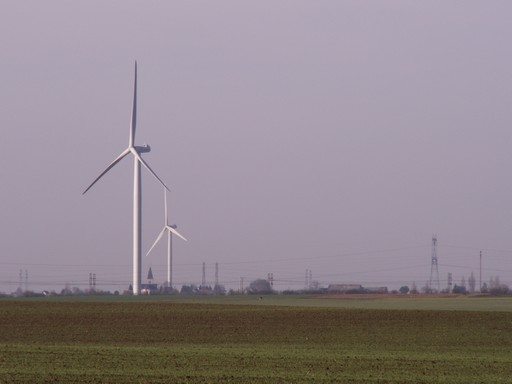

Aérogénérateur 88
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 88

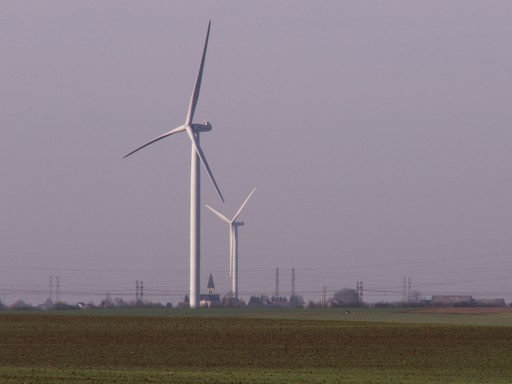

Aérogénérateur 89
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 89

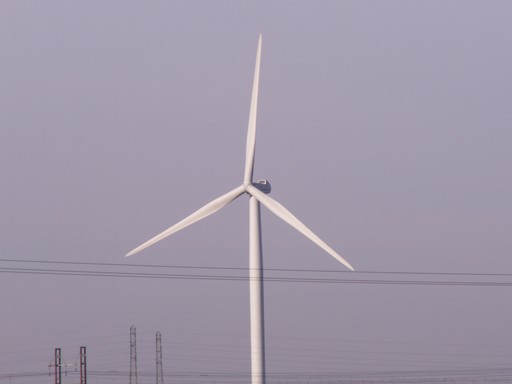

Aérogénérateur 90
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 90

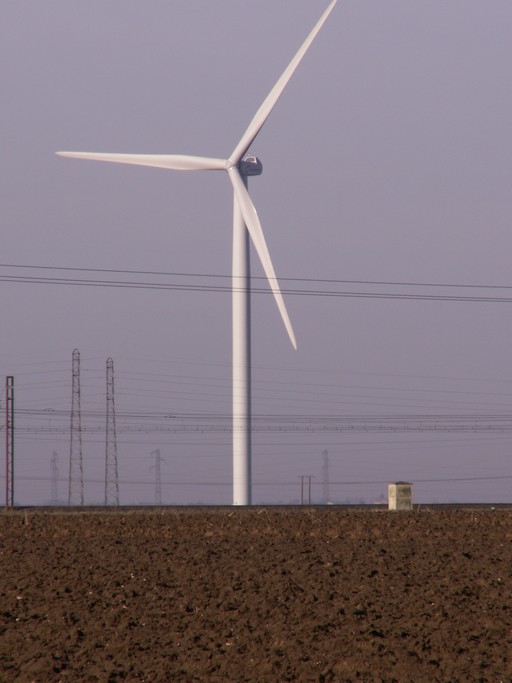

Aérogénérateur 91
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 91

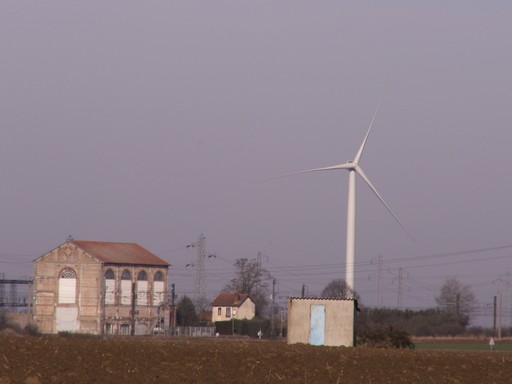

Aérogénérateur 92
Auteur : François Fuchs - Licence : Tous droits réservés
Référence image : 92

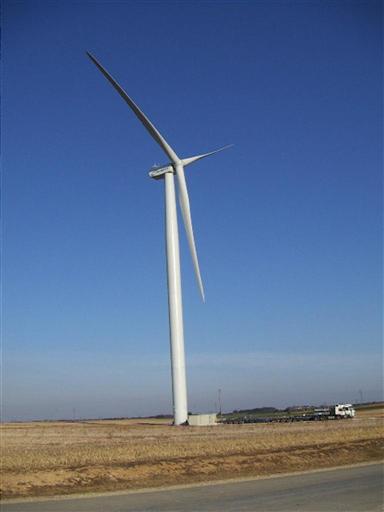

Aérogénérateur 93
Source : Janville.free.fr - Licence : Tous droits réservés
Référence image : 93

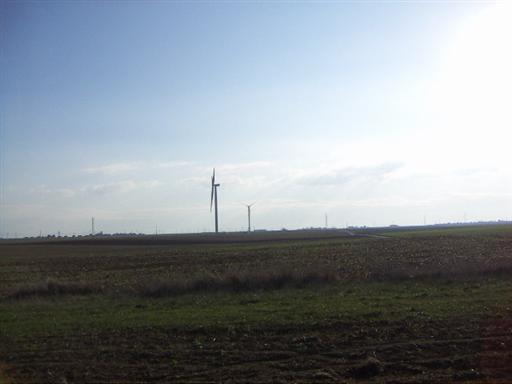

Aérogénérateur 94
Source : Janville.free.fr - Licence : Tous droits réservés
Référence image : 94

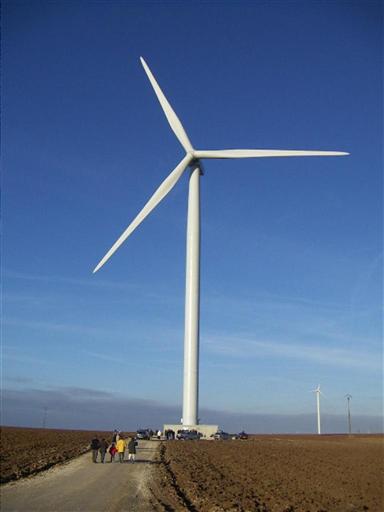

Aérogénérateur 95
Source : Janville.free.fr - Licence : Tous droits réservés
Référence image : 95

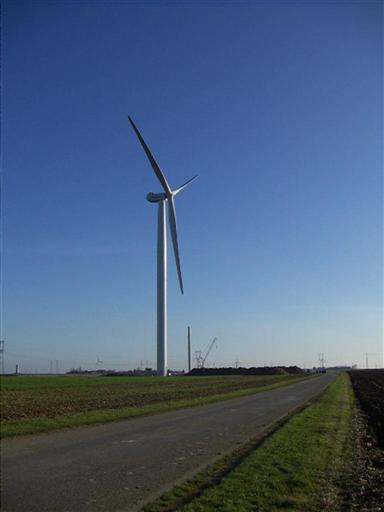

Aérogénérateur 96
Source : Janville.free.fr - Licence : Tous droits réservés
Référence image : 96

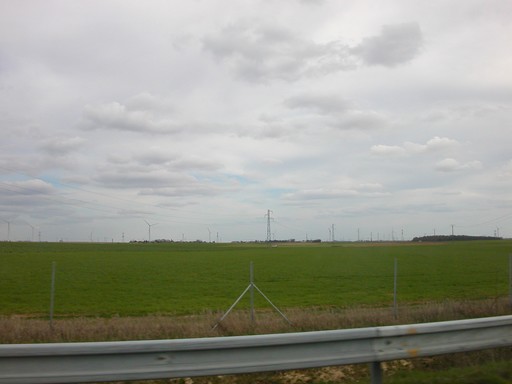

Aérogénérateur 547
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 547

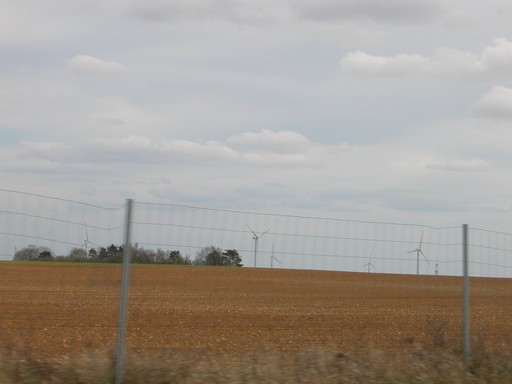

Aérogénérateur 548
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 548

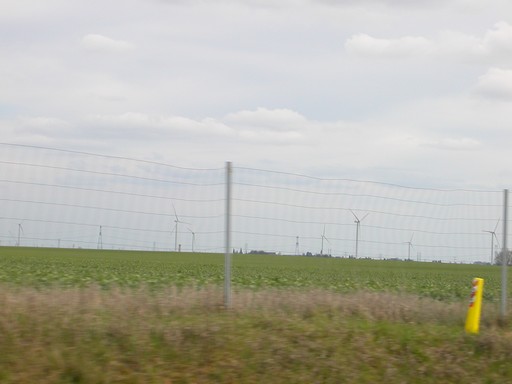

Aérogénérateur 549
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 549

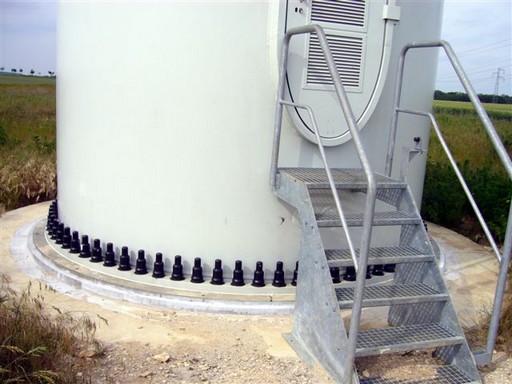

Aérogénérateur 781
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 781

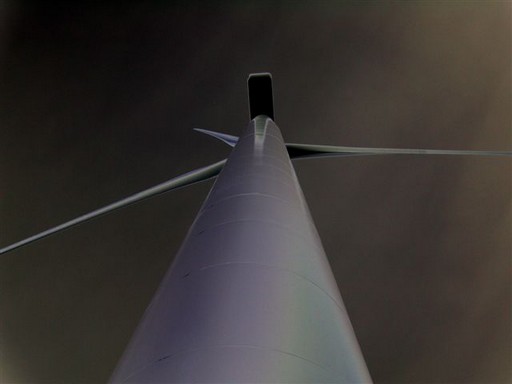

Aérogénérateur 782
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 782

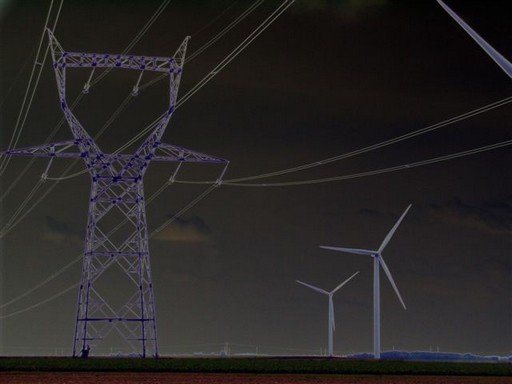

Aérogénérateur 783
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 783

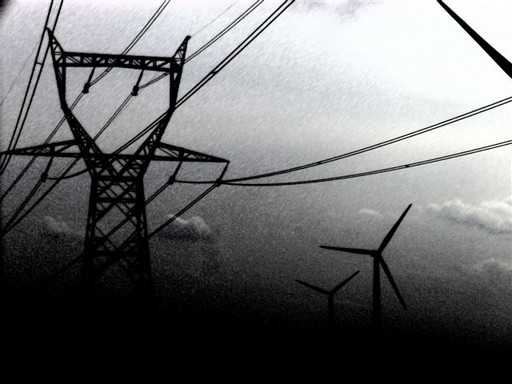

Aérogénérateur 784
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 784

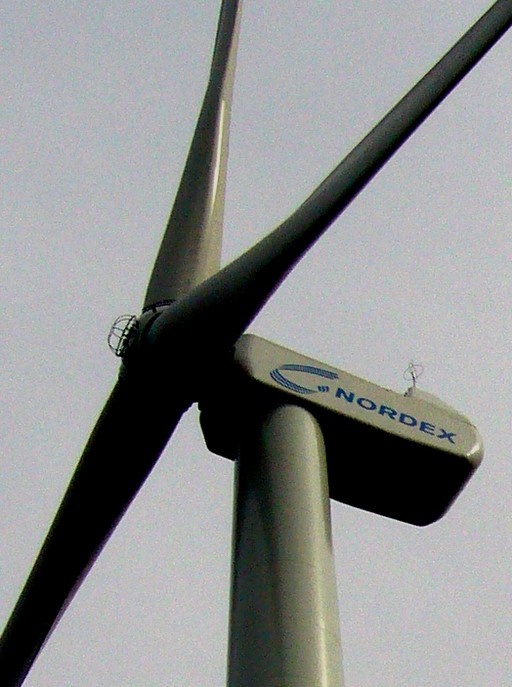

Aérogénérateur 785
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 785

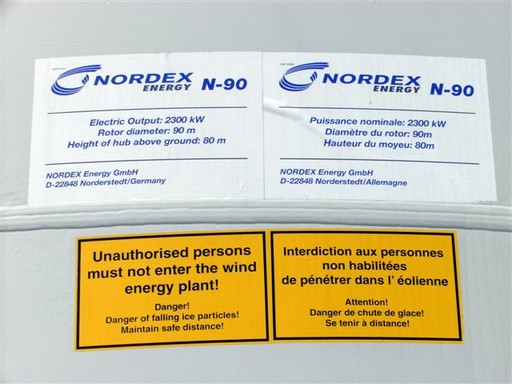

Aérogénérateur 786
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 786

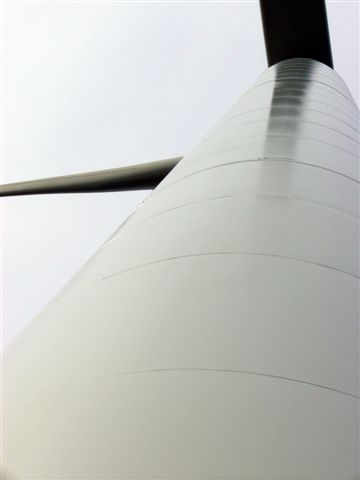

Aérogénérateur 787
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 787

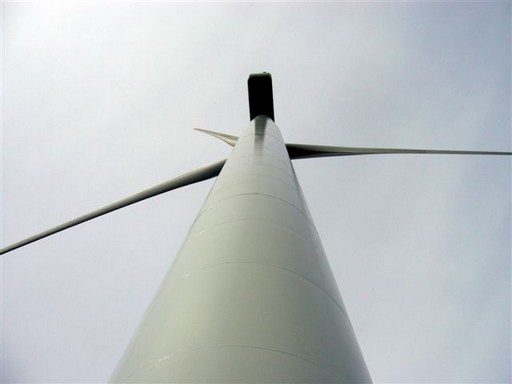

Aérogénérateur 788
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 788

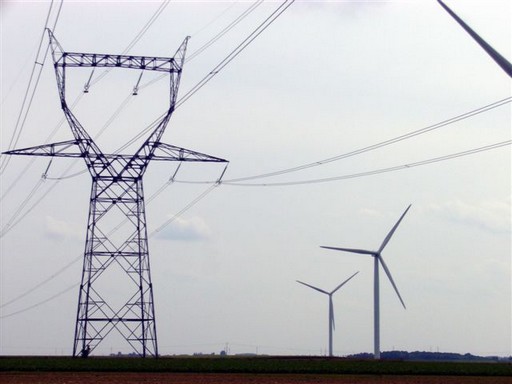

Aérogénérateur 789
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 789

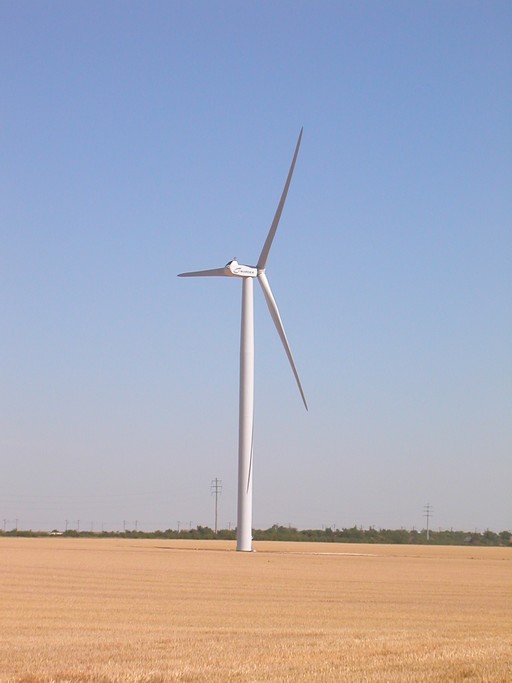

Aérogénérateur 1339
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1339

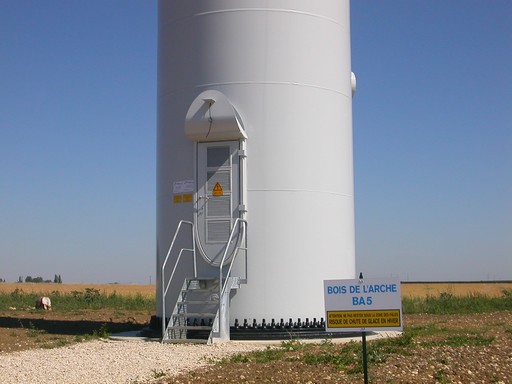

Aérogénérateur 1340
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1340

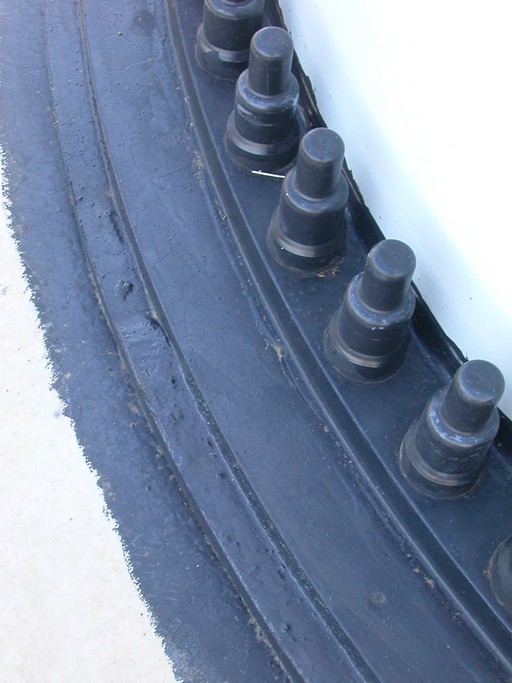

Aérogénérateur 1341
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1341

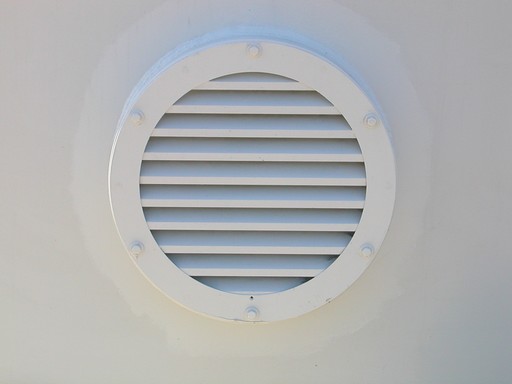

Aérogénérateur 1342
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1342

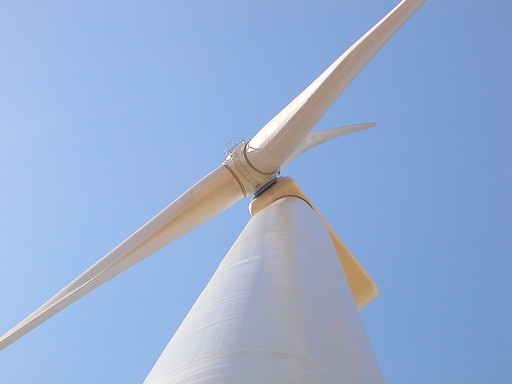

Aérogénérateur 1343
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1343

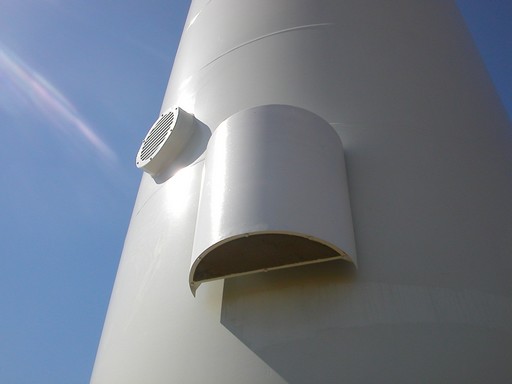

Aérogénérateur 1344
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1344

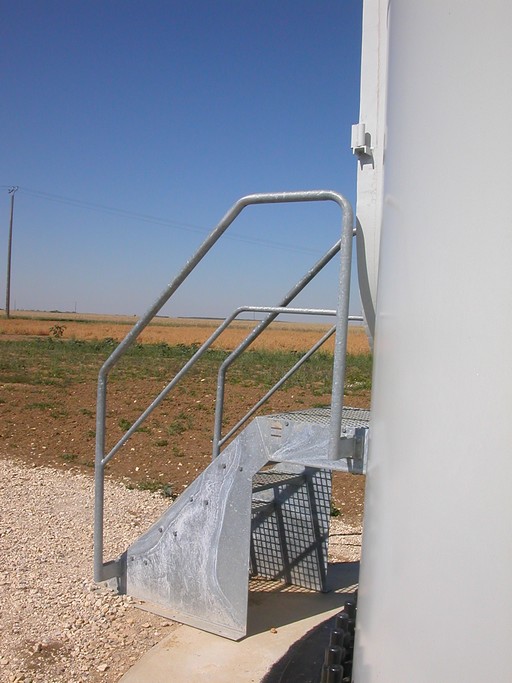

Aérogénérateur 1345
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1345

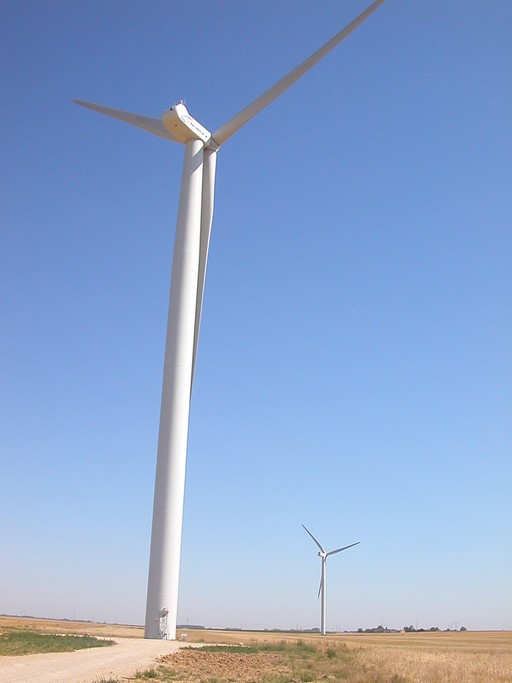

Aérogénérateur 1346
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1346

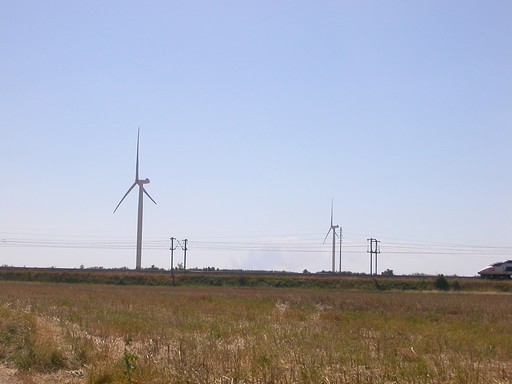

Aérogénérateur 1347
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1347

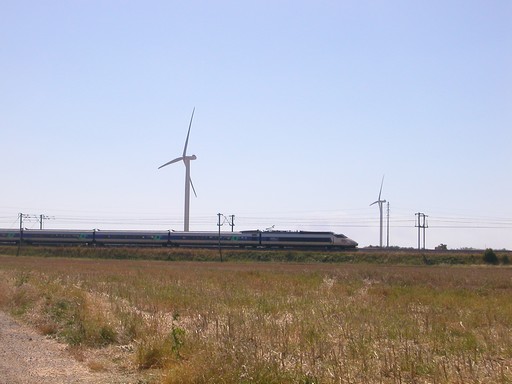

Aérogénérateur 1348
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1348

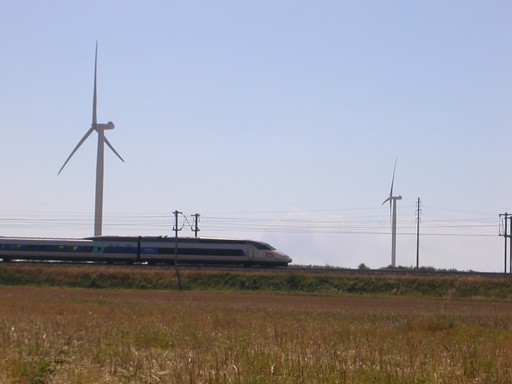

Aérogénérateur 1349
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1349

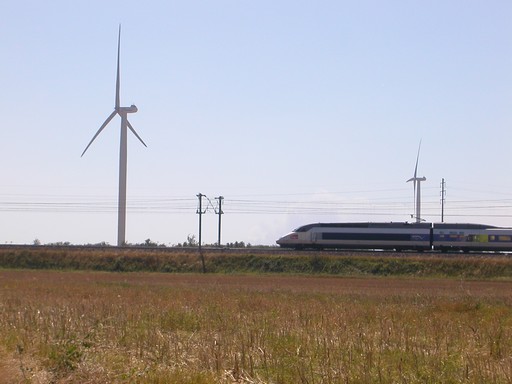

Aérogénérateur 1350
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1350

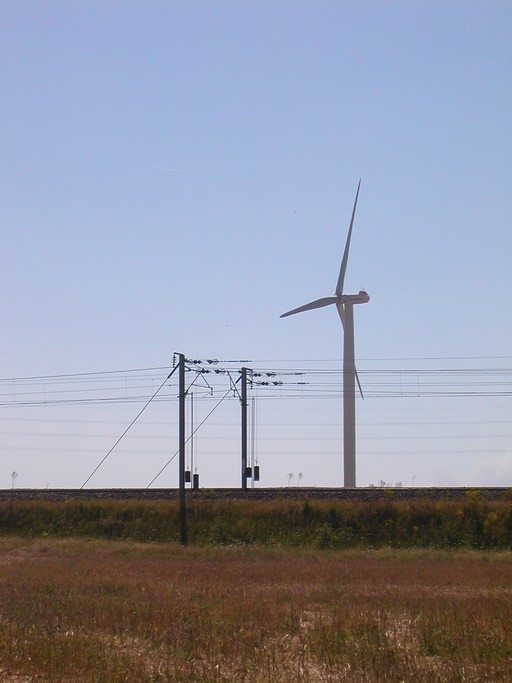

Aérogénérateur 1351
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1351

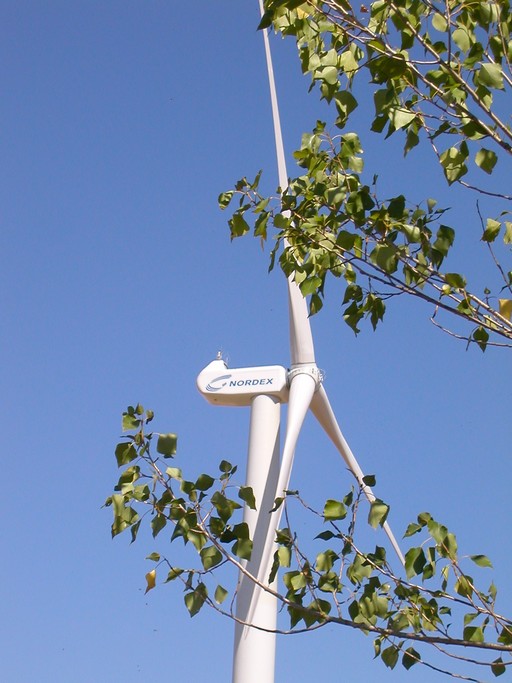

Aérogénérateur 1352
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1352

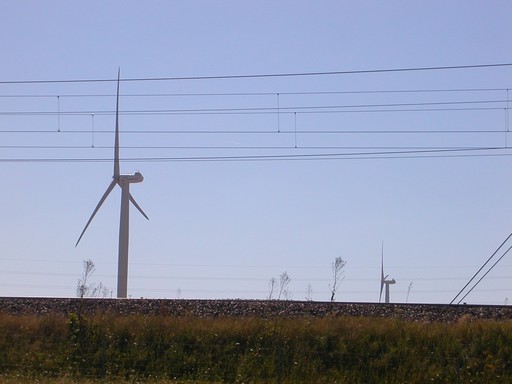

Aérogénérateur 1353
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1353

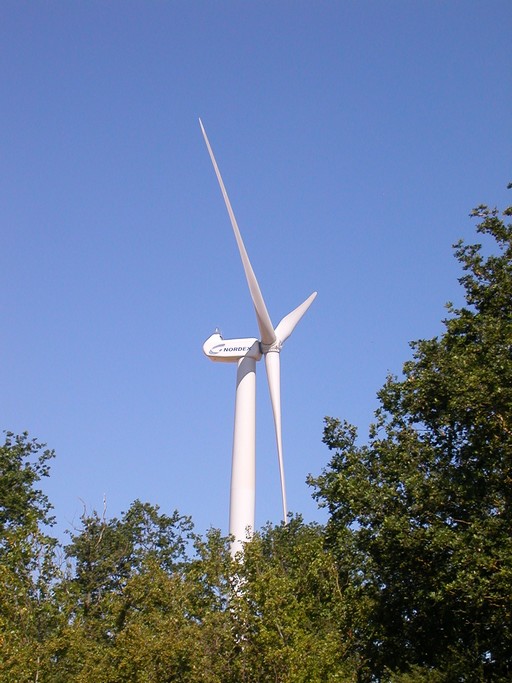

Aérogénérateur 1354
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1354

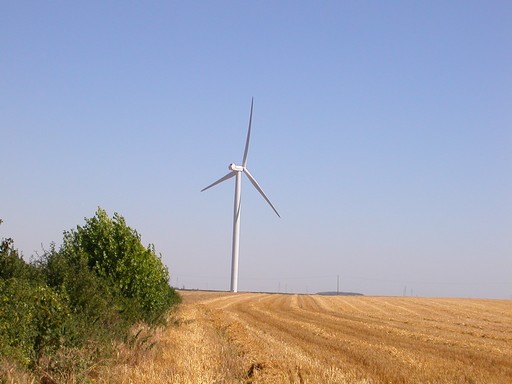

Aérogénérateur 1355
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1355

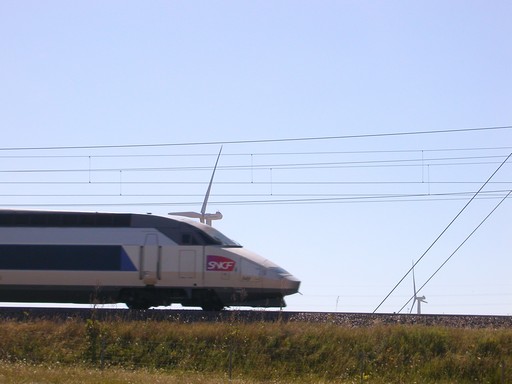

Aérogénérateur 1356
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1356
Aérogénérateur 1357
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1357

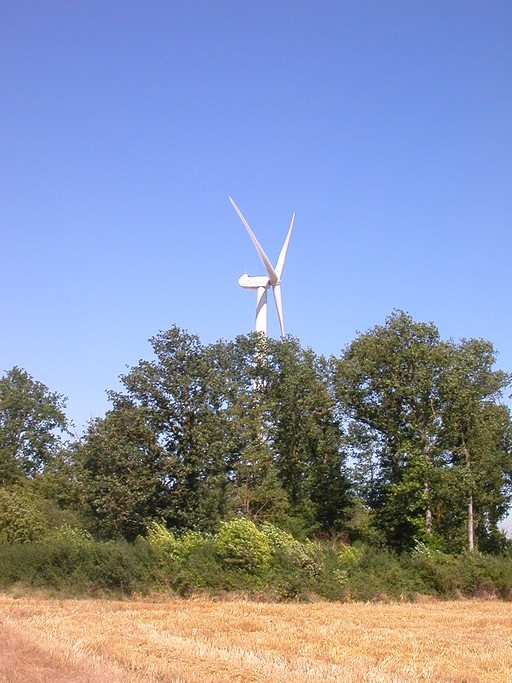

Aérogénérateur 1358
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1358

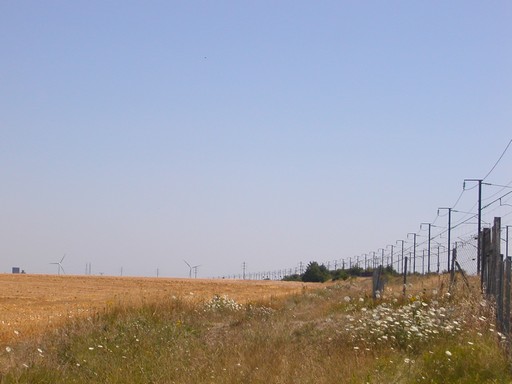

Aérogénérateur 1359
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1359

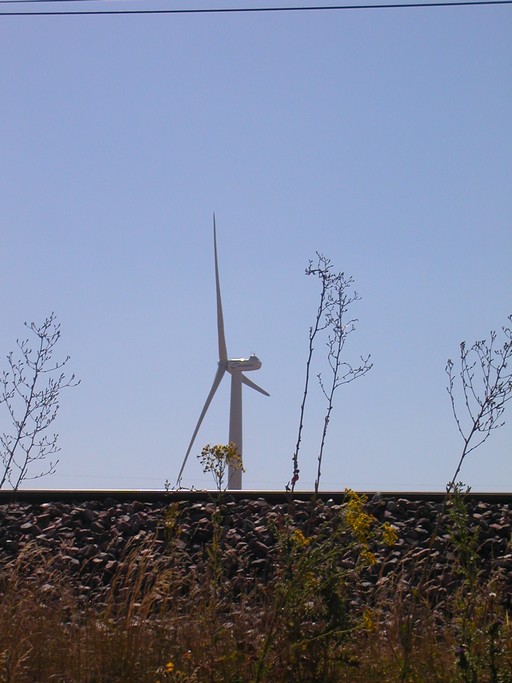

Aérogénérateur 1360
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1360

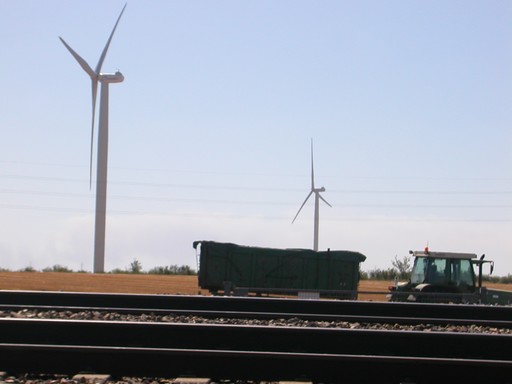

Aérogénérateur 1361
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1361

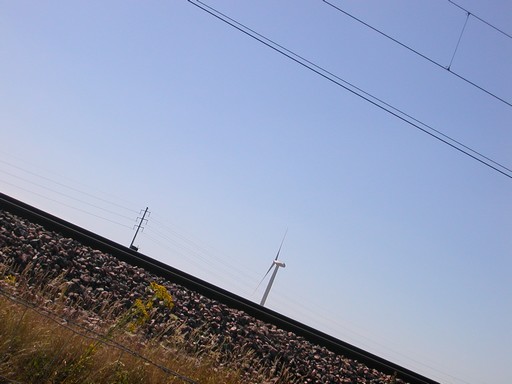

Aérogénérateur 1362
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1362

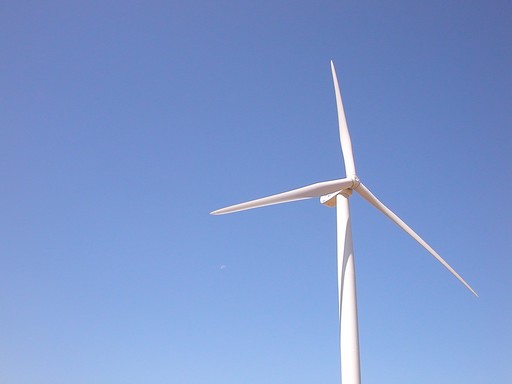

Aérogénérateur 1363
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1363

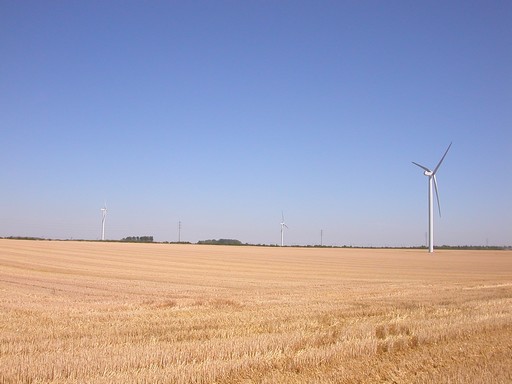

Aérogénérateur 1364
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1364

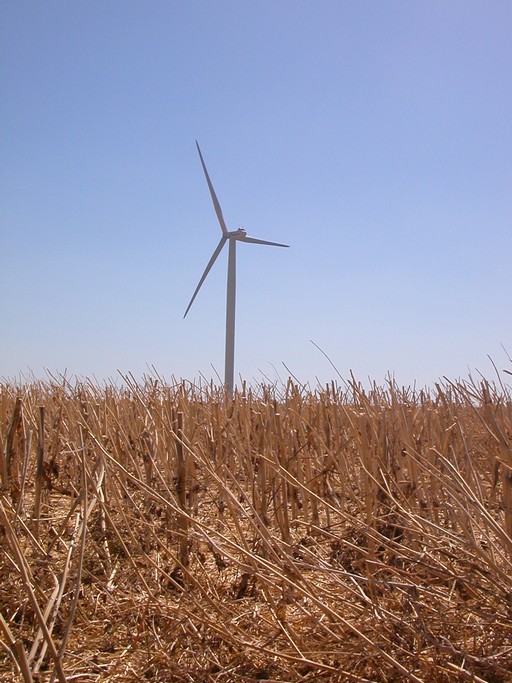

Aérogénérateur 1365
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1365

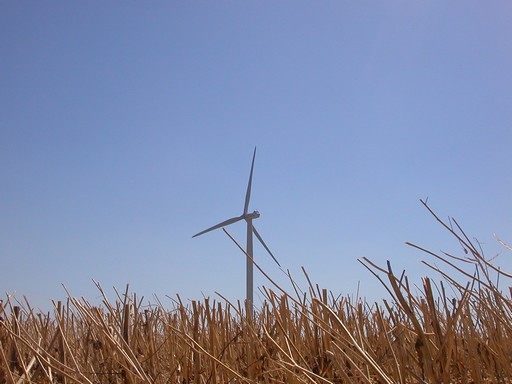

Aérogénérateur 1366
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1366

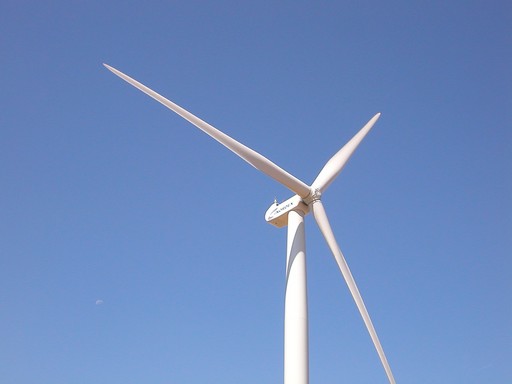

Aérogénérateur 1367
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1367

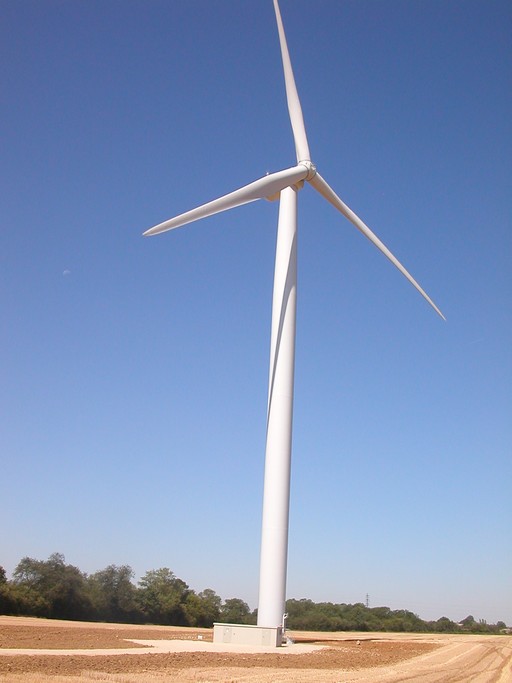

Aérogénérateur 1368
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1368

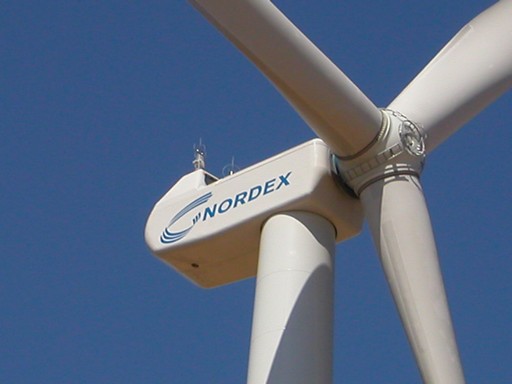

Aérogénérateur 1369
Auteur : Michaël Pierrot - Source : The Wind Power - Licence : Tous droits réservés
Référence image : 1369
Aérogénérateur 1453
Auteur : Jean-Claude Brunet - Licence : Tous droits réservés
Référence image : 1453

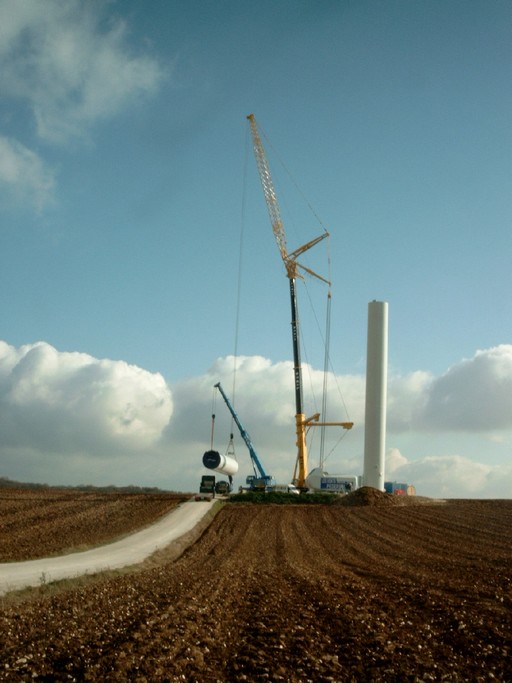

Aérogénérateur 2136
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2136

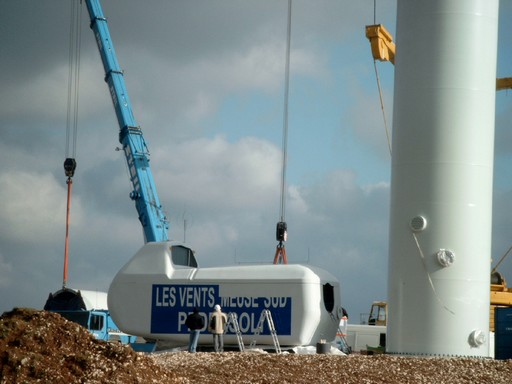

Aérogénérateur 2137
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2137

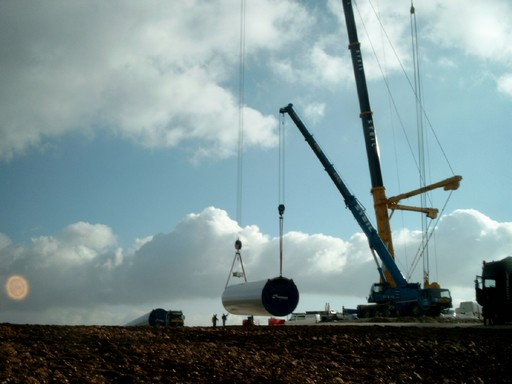

Aérogénérateur 2138
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2138

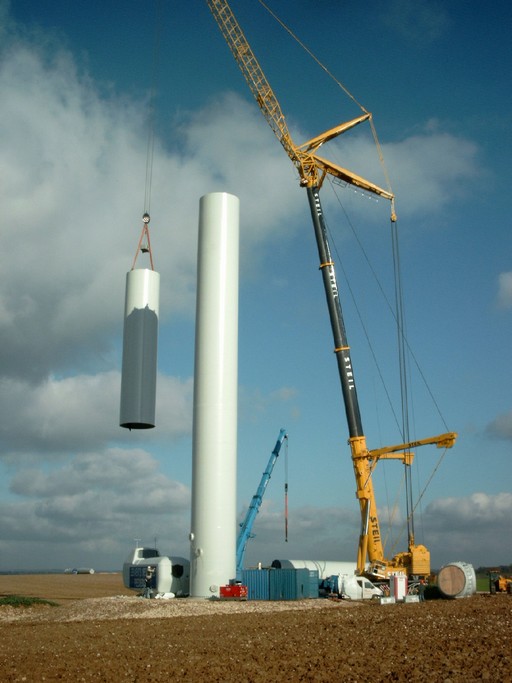

Aérogénérateur 2139
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2139

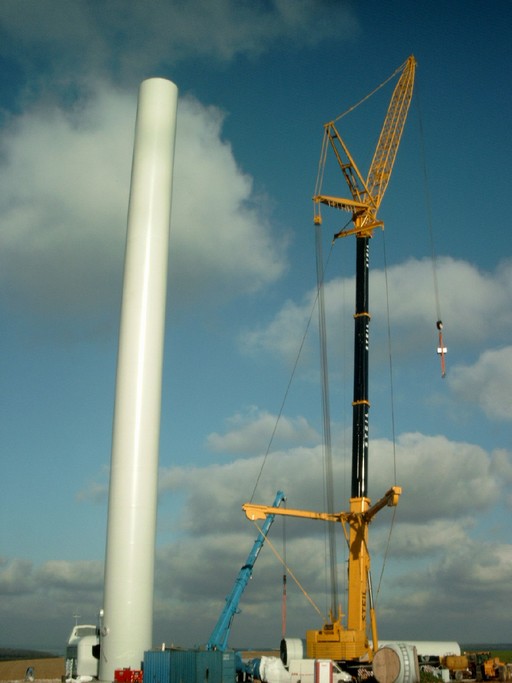

Aérogénérateur 2140
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2140

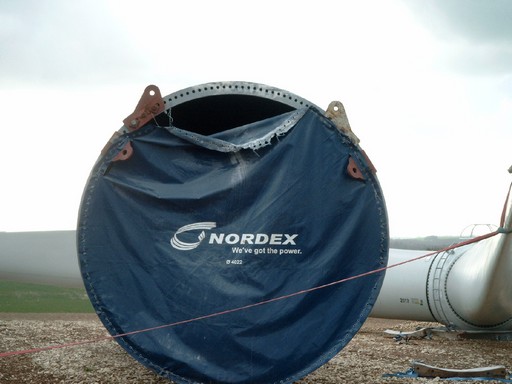

Aérogénérateur 2141
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2141

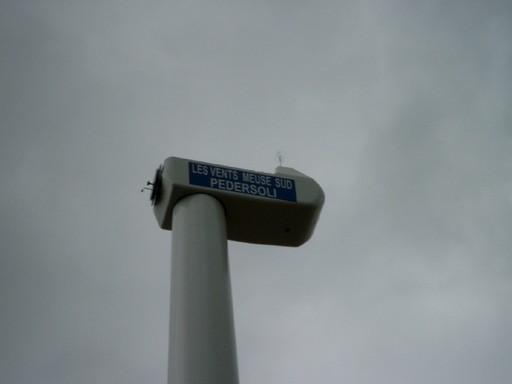

Aérogénérateur 2142
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2142

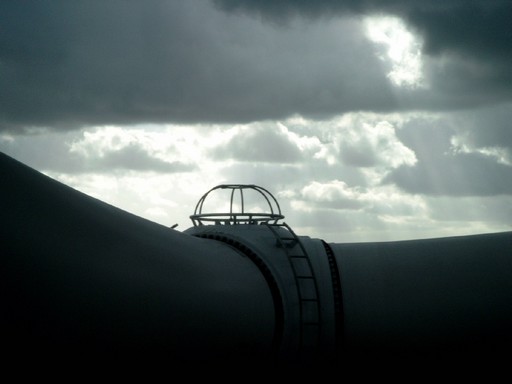

Aérogénérateur 2143
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2143

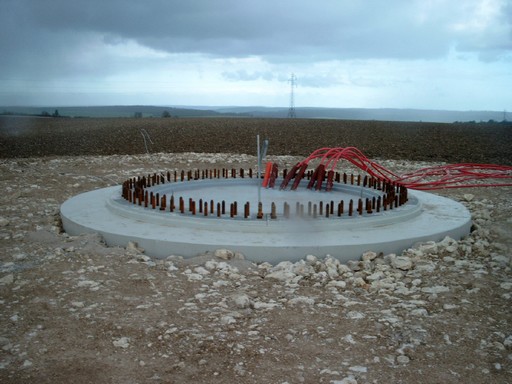

Aérogénérateur 2144
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2144

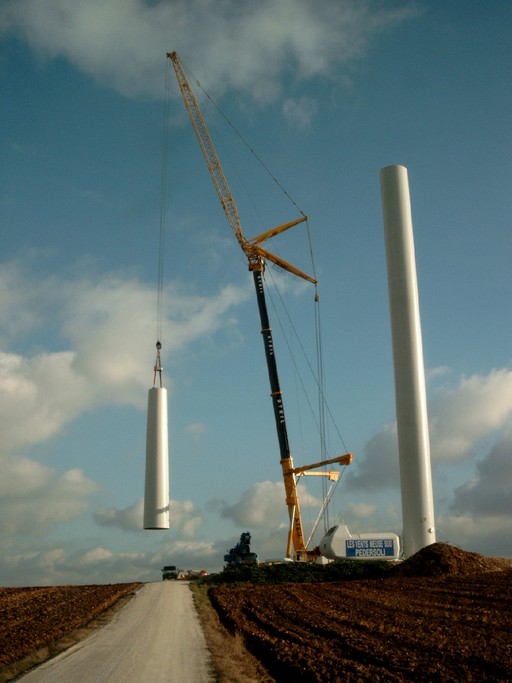

Aérogénérateur 2145
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2145

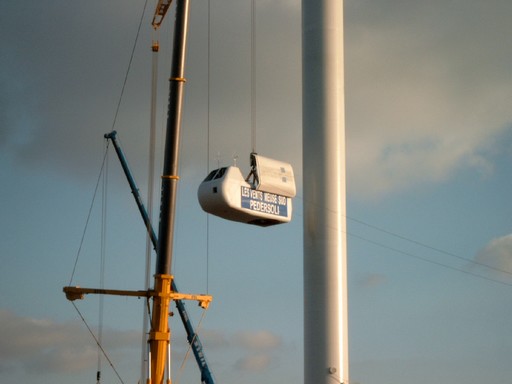

Aérogénérateur 2146
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2146

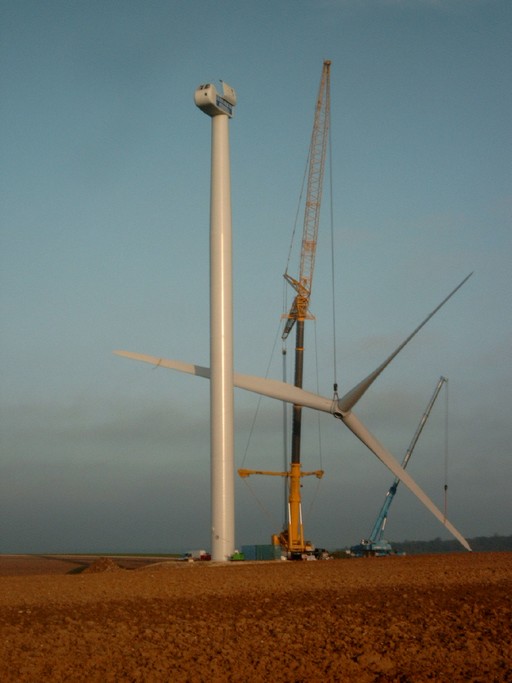

Aérogénérateur 2147
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2147

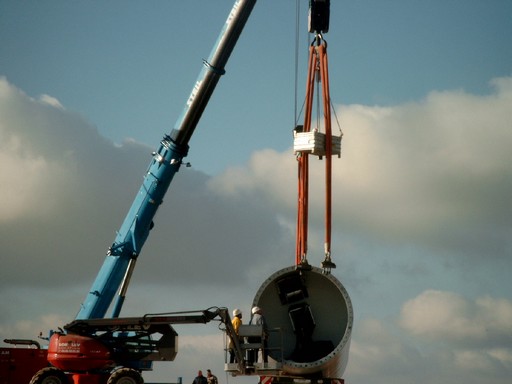

Aérogénérateur 2245
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2245

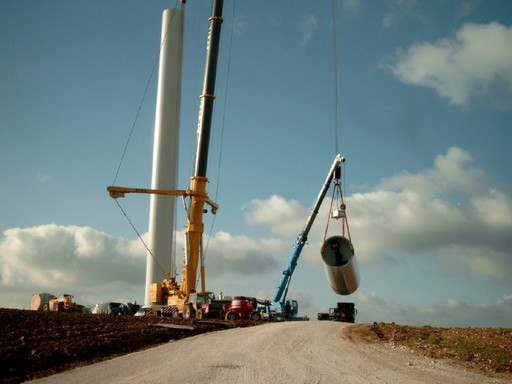

Aérogénérateur 2246
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2246

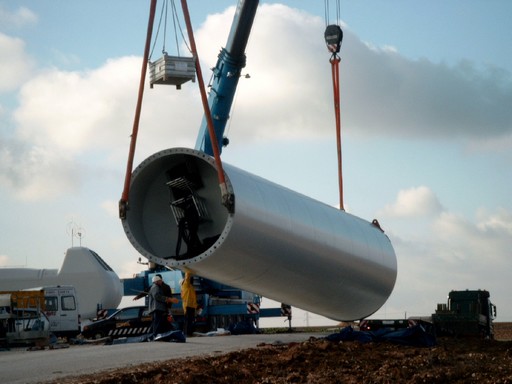

Aérogénérateur 2247
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2247

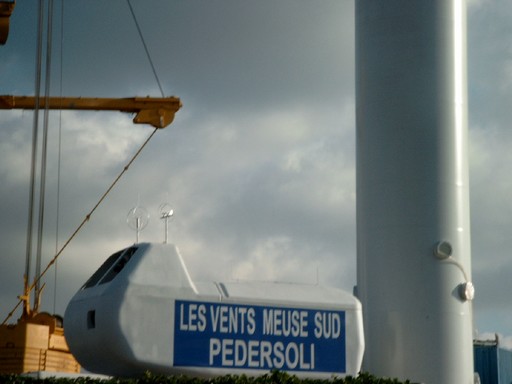

Aérogénérateur 2248
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2248

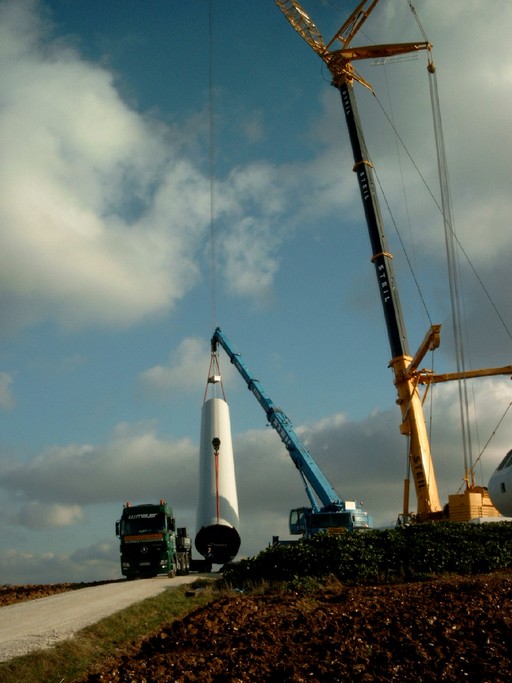

Aérogénérateur 2249
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2249

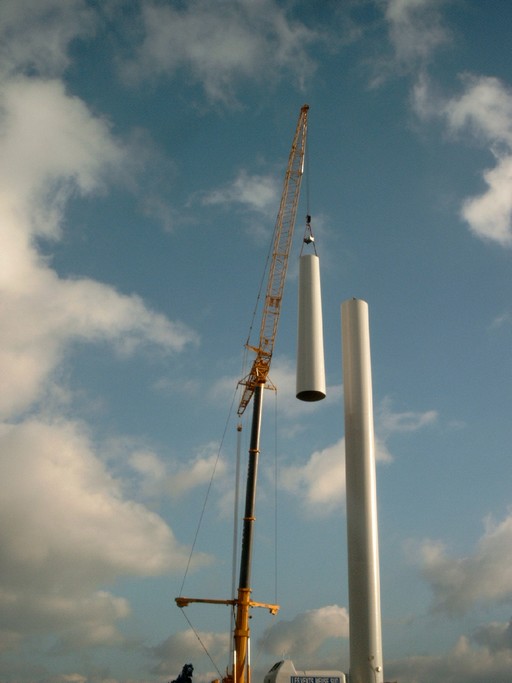

Aérogénérateur 2250
Source : Eole Meuse - Licence : Tous droits réservés
Référence image : 2250

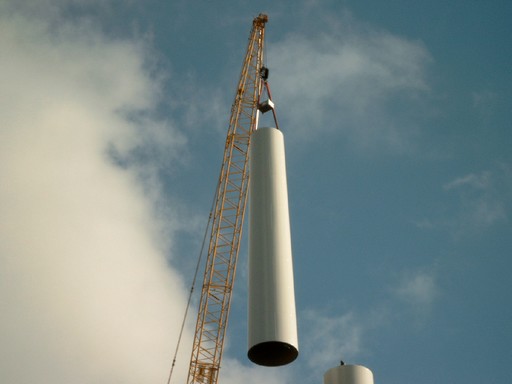

Aérogénérateur 2251
